Астана қаласындағы 66-пәтерлі тұрғын үй
Дипломный проект

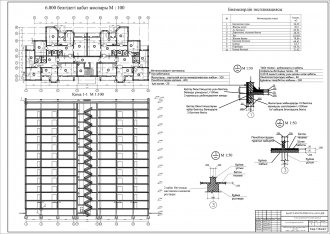

Қасбет 1-15, қасбет 15-1, Бас жоспар6.000 белгідегі қабат жоспары, қима 1-1.Түйін 1, түйін 2, түйін 3

Жалпы мәліметтер:
  1. Құрылыстың орны – Қарағанды қаласы
  2. Құрылыстың климаттық ауданы – 1в
  3. Дымқылдық аймағы – құрғақ
  4. Топырақ суларының сипаттамалары - агрессиялықсыз, жер бетінен жер асты суларының деңгейлік белгісі - 3,3м
  5. Топырақтың тоңу тереңдігі –2,1
  6. Ең салқын тәуліктердегі температурасы  - 36ºС (0º-ден төмен)
  7. Ең салқын бескүндіктің температурасы  - 39ºС (0º-ден төмен)
  8. III қарлы аймақ бойынша қардан түсетін жүктеме - 1кгс/м2
  9. Жел қысымының ауданы – IV, жел салмағы – 0,48 кгс/м2
Список чертежей
  1. Қасбет 1-15, қасбет 15-1, М 1:200 Бас жоспар,  М 1:500
  2. 6.000 белгідегі қабат жоспары, қима 1-1. Түйін 1, түйін 2, түйін 3
  3. Төменгі және жоғарғы қосымша арматуралардың орналасу схемасы. Үзінді-1, Арматураның Жабында орналасуы
  4. КР қаңқа. К-1 ұстынды армирлеу схемасы.
  5. Құймалы темірбетон қаңқаны тұрғызуға технологиялық карта
  6. Жұмыс өндірісінің күнтізбелік графигі, жұмыскерлердің санының өзгеру графигі, негізгі құр.маш. мен механизмдер графигі
  7. Құрылыстық бас жоспар
Техника-экономикалық көрсеткіштер (Бас жоспар)
  1. Жалпы сметалық құн - 512,229,330 тг.
  2. Ғимараттың жалпы көлемі - 195955,2 м
  3. Ғимарат ауданы - 6048 м
  4. Орындаудың жалпы еңбек шығыны - 13618,6 адам/күн
  5. Құрылыстың ұзақтығы - 12 ай
  6. Жалпы металдар шығыны - 5938160 кг
  7. Жалпы құрама ТБК шығыны   1568 м
  8. Жалпы цемент шығыны - 2654893 кг
Техникалық-экономикалық көрсеткіштері
  1. Жұмыс ұзақтылығы Т=13,2 күн
  2. Жалпы еңбек көлемі ТР=185,73 адам-күн
  3. Жалпы жұмыскерлердің саны N=70 адам
«Астана қаласындағы 66 пәтерлі тұрғын үй» тақырыбындағы дипломдық жоба ҚНжәнеЕ, МЕСТ және ҚарМТУ стандарттарына сәйкес жасалған.

Жобаның сәулет - құрылыс бөліміне бас жоспарды, ғимараттың конструктивті типін, инженер жабдықтарын, сондай - ақ қолдананылатын конструктивтік элементтер түрлері мен типтерін жасаудағы қабылданған шешімдерін суреттеуі кіреді. Құрылыс ауданын ескере отырып, қоршау конструкцияларының жылутехникалық есептеулері келтіріледі. Инженерлік желілер: жылу, желдету, су жүйелерімен қамтамасыздандыру мәселелері қарастырылды.

Есептік – конструктивтік бөлімінде құймалы плита жүктемесінің есебі, бүтін арқалық есебі, Д-11-осі бойынша К-1 ортаңғы ұстынын есептеулер жасалған

Технологиялық бөлімде екі технологиялық карта жасалған: жер үстіндегі бөлігін тұрғызу және еден жасау жұмыстарының өндірістеріне. Бұл технологиялық картаны өңдеуде, жұмыс өндірістерінің ең экономикалық әдістері, техникамен қауіпсіздену талаптары ескерілген. Машина және механизмдерді таңдау, техника – экономикалы көрсеткіштерді салыстыру негізінде жасалған. Және де бөлім объект бойынша өндіріс тәсілдерінің, құрылыс процесстерін техникамен қамтуы мәліметтері мен еңбек шығыны туралы толық суреттеме береді. Бұл жерде құрылыс бас жоспарындағы уақытша үймереттердің есептемелері, жұмыскер санын, құрылыс мерзімін және техникамен қауіпсіздену талаптарын ескере отырып келтірілген.

Экономикалық бөлім нақты ғимаратты тұрғызудағы негізгі материал шығындарының есептеулерінен тұрады. Жалпы құрылыс жұмыстарының локальді сметасы, нысандық және біріктірілген сметалары ҚР ҚНжәнеЕ талаптарына сәйкес құрылған.

Еңбекті қорғау сұрақтары үш бағытта көрсетіліп, сәйкес бөлімде суреттеліп, найзағайдан қорғанысы есептелінді.

МАЗМҰНЫ

КІРІСПЕ
1 Сәулеттік – құрылыстық  бөлім
1.1 Құрылыс ауданының сипатамалары
1.2 Бас жоспардың сипаттамасы
1.2.1 Іргетастар
1.2.2 Аражабын және төбе жабын
1.2.3 Едендер
1.2.4 Жабындар
1.2.5 Есіктер
1.2.6 Терезелер
1.2.7 Баспалдақтар
1.2.8 Қабырғалар
1.3 Көлемдік - жоспарлық шешім
1.3.1 Ғимарат қасбетінің композициялық шешімдері
1.4 Сәулеттік – құрылыстық  шешімдер
1.4.1 Қоршаушы құрылымдарының жылутехникалық есебі
1.5 Ғимаратты инженерлік жабдықтау
1.6 Инженерлік желілер
1.6.1 Жылу беру
1.6.2 Сумен қамтамасыз ету
1.6.3 Желдету
1.6.4 Канализация жүйесі
1.6.5 Тоқпен қамтамасыз ету
2 Есептік – конструктивті бөлім
2.1 Құймалы плита жүктемесінің есебі
2.2 Бүтін арқалық есебі
2.3 Д-11-осі бойынша К-1 ортаңғы ұстынын есептеу
3 Құрылыс өндірісінің технологиясы
3.1 Жұмыс орындалуының ұйымдастыру – технологиялық кезектесуі
3.1.1 Жер жұмыстары
3.1.2 Қадалы іргетастарды орнату
3.1.3 Ғимарат қаңқасының конструктивтік элементтерін орнату мен қабат    қабырғасының тас қалауы
3.1.4 Жұмыс көлемін есептеу ведомостісі
3.1.5 Жұмыс көлемі мен еңбек шығындарының ведомостісі
3.2 Жұмыс өндірісінің күнтізбек графигін есептеу мен құрастыру
3.2.1 Жұмысшылар қозғалу графигінің оптимизациясы
3.3 Технологиялық бөлім
3.3.1 Тұрғын үйдің құймалы қанқасын тұрғызу жұмыстарының технологиялық картасы
3.3.2 Өндіріс жұмысының әдісін таңдау
3.3.3 Жүкқармауыш жабдықтары мен қосалқы құрылғыларды таңдау
3.3.4 Мұнаралы кранның негізгі қажетті техникалық параметрлерін анықтау
3.3.5  Жұмыс көлемін және еңбек шығындарының калькуляциясын
3.3.6 Транспорттық құралдарын таңдау
3.4 Құрылыс бас жоспарын өңдеу
3.4.1 Уақытша кранасты қоймалар ауданын есептеу
3.4.2 Құрылыстың суға кажеттілігін есептеу
3.4.3 Уақытша ғимараттар мен үймереттерді есептеу
3.4.4  Құрылыстың электржүйемен қамтылуы
  4. Экономикалық бөлім
4.1 Құрылыс бағасының есептік сметасы
4.2 Локальдік смета құру
4.3 Сметалық есептеу
5 Тіршілік қауіпсіздігі және еңбекті қорғау бөлімі
5.1 Ұйымдық және құқықтық аспектілері
5.2 Өндірістік қауіпті және зиянды факторларды талдау
5.3 Қорғаныстық шаралары
5.4 Техника қауіпсіздігі
5.5 Найзағайдан қорғанысын есептеу
5.6 Өрт қауіпсіздігі
ҚОРЫТЫНДЫ
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ

Құрылыстық бас жоспарТөменгі және жоғарғы қосымша арматуралардың орналасу схемасы
Жұмыс өндірісінің күнтізбелік графигі, жұмыскерлердің санының өзгеру графигі, негізгі құр.маш.мен механизмдер графигіҚабырға құрылымы
Көлденең раманың 11 осі бойынша есептік схемасыПлитаның ұстынға тірелуінің есептік сұлбасыЖұмыс көлемін және еңбек шығындарының калькуляциясын
