Расчет и проектирование ленточного конвейера для транспортирования легких насыпных грузов (пшеница)

9 555
rihhansu
1 декабря 2015
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 5
Теги: Ленточный конвейер
Категории: Чертежи проекты / Конвейеры, перегружатели, транспортеры
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 30 (5)
Расчет и проектирование ленточного конвейера
Курсовой проект

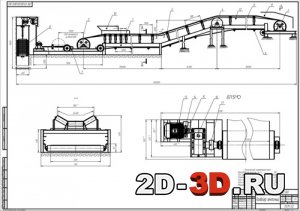

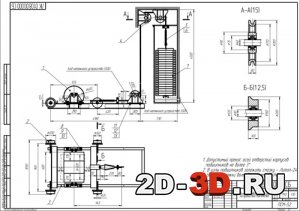

Конвейер ленточный (общий вид)Устройство натяжное

Барабан приводнойРоликоопора

Тяговый расчет конвейераРасчетная схема валаОпределение основных параметров металлоконструкции конвейера



Список чертежей: конвейер ленточный (общий вид), устройство натяжное, роликоопора, вал приводной, барабан приводной, спецификации.

Главная задача данного курсового проекта - спроектировать оптимальную конструкцию и отдельные узлы конвейера для наиболее эффективной транспортировки заданного груза.
Предлагаемый ленточный конвейер предназначен для транспортирования легких насыпных грузов (пшеница). Для повышения эффективности и производительности была проработана оптимальная конструкция конвейера и его основных узлов.
Выбираем резинотканевую конвейерную ленту с тяговым каркасом из тканевых прокладок. Ее достоинством является универсальность выполнения стыкового соединения, повышенная стойкость к продольным порывам, высокая амортизирующая способность. Т.к. производительность, а, следовательно, и скорость транспортирования груза невысоки, то выбираем одноприводную схему с одним двигателем. Для увеличения тягового усилия увеличим угол обхвата приводного барабана с помощью установки отклоняющего барабана.
Насыпные грузы загружаются на ленту конвейера из бункера или с технологических транспортных и погрузочных машин, поэтому для направления струи на ленту груза установим загрузочный лоток.
Для данного ленточного конвейера целесообразно применение грузового на­тяжного устройства тележечного типа, с непосредственным воздействием груза на натяжную тележ­ку или через полиспаст, а также разгрузочного устройства в виде концевого барабана.
Конструкции опорных элементов ленточного конвейера могут быть выполнены жесткими (жесткие ставы) или с применением гибкого органа (канатные ставы), а также комбинированные – жесткие и канатные.
Жесткие ставы, состоящие из стального проката (уголки, швеллеры и др.) или труб, изготавливают отдельными секциями длиной 2…5 м, кратной шагу роликовых опор. В зависимости от условий эксплуатации конвейеров секции жестких ставов могут быть оснащены съемными кронштейнами, позволяющими устанавливать роликовые опоры различной длины.

Техническая характеристика:
Производительность, т/ч 80
Тип грунта пшеница
Плотность груза, т/м 0.8
Угол наклона конвейера, град 8
Угол обхвата барабана, град 210
Мощность привода, кВт 4

Содержание пояснительной записки
1. Общие сведения
2. Актуальность
3. Цели и задачи
4. Техническое предложение
5. Исходные данные
5.1. Проработка задания
6. Проектировочные расчеты
6.1. Выбор типа ленты и определение ее ширины
6.2. Выбор диаметра роликов и расстановка роликоопор по трассе конвейера
6.3. Расчет прочности ленты
6.4. Определение размеров барабанов
6.5. Тяговый расчет конвейера
6.6. Проверка минимального натяжения ленты и давления ленты на ведущий барабан
6.7. Выбор двигателя и кинематический расчет привода
6.8. Расчет конвейера на пуск
6.9. Проверка прочности ленты
6.10. Расчет тормозного момента
7. Проектирование узлов ленточного конвейера
7.1. Определение основных параметров натяжного устройства
7.2. Определение размеров загрузочного лотка
7.3. Выбор типа и определение основных параметров разгрузочного устройства
7.4. Выбор типа и определение основных параметров устройства для очистки ленты
8. Прочностные расчёты
8.1. Расчет вала приводного барабана
8.1.1. Выбор материала валов
8.1.2. Уточненный расчёт вала на выносливость
8.1.3. Расчёт шпоночных соединений
 8.1.4. Выбор подшипников приводного барабана
8.2.1. Предварительный расчёт оси натяжного барабана
8.2.2. Уточненный расчёт оси
8.2.3. Выбор подшипников натяжного барабана
9. Определение основных параметров металлоконструкции конвейера
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 30 (5)
