Проектирование ленточного транспортера

3 051
rihhansu
17 июня 2015
  • 100

Формат файлов: dwg, doc
Кол-во чертежей: 3
Проектирование ленточного транспортера

Конвейер ленточный

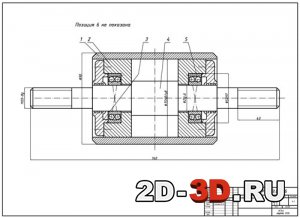

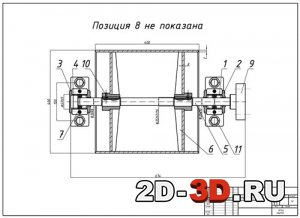

Ведущий вал и механизм натяженияПоддердивающий ролик

Определение размеров тягового органаОпределение натяжений ленты в характерных точкахОпределение опорных реакции



Список чертежей: конвейер ленточный, поддердивающий ролик, ведущий вал и механизм натяжения, спецификации.

Ленточные конвейеры являются наиболее распространенными, простыми, надежными и дешевым средством транспортирования как насыпных, так и штучных грузов.
Грузонесущим и тяговым органом ленточного конвейера является бесконечная лента, движущаяся  со скоростью v, лента натягивается  на два барабана, один из которых является приводным, а другой натяжным. Натяжной барабан придает ленте необходимое натяжение с помощью винтового натяжного устройства. Все устройства монтируются на металлоконструкции. Груз перемещается на верхней ветви конвейера, а нижняя ветвь является холостой.

Техническая характеристика:
1. Производительность Q=70000 кг/час
2. Частота вращения рабочего органа n=76,06 мин
3. Момент на ведущем валу конвейера, T=128,8 H/м.
4. Угол наклона ?=0,0°

Содержание пояснительной записки
Введение
1 Определение основных размеров ленточного конвейера
1.1 определение размеров тягового органа
1.2 Выбор роликоопоры
1.3 Тяговый расчет конвейера
1.3.1 Определение погонных нагрузок
1.4 Определение натяжений ленты в характерных точках
1.5 Проверка прочности ленты
1.6 Определение тягового усилия на приводном барабане
1.7 Расчет приводной станции конвейера
1.8 Разбивка передаточного отношения
1.9 Определение кинематических и силовых характеристик на валах приводной станции
1.9.1 Расчет первого вала
1.9.2 Расчет второго вала
1.9.3 Расчет третьего вала
1.9.4 Расчет четвертого вала
1.10 Расчет клиноременной передачи
2 Расчет приводноГО ВаЛА
2.1 Ориентировочный расчет вала
2.1.1 Подбор исходных данных
2.1.2 Расчет ориентировочного диаметра вала
2.2 Уточненный расчет  размеров вала
2.2.1 Эскизная компоновка вала
2.2.2 Определение опорных реакции
2.2.3 Расчет уточненного диаметра вала
2.3 Расчет подшипников качения
2.4 Расчет и проверка шпоночного соединения
2.5 Расчет устройства натяжения
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, doc 12 (3)
