Конвейер пластинчатый наклонно-горизонтальный

14 791
Max
22 апреля 2009
  • 100

Теги: Пластинчатый конвейер
Категории: Чертежи проекты / Конвейеры, перегружатели, транспортеры

 Пластинчатый наклонно-горизонтальный конвейер. предмет - МНТ, курсовой проект.






Чертеж в Autocad
Расчеты конвейераКурсовой проект конвейерСпецификации конвейера




 Скачать:




Чертежи: приводной станции конвейера, натяжной станции конвейера, ходовой части конвейера, cборочный чертеж общего вида конвейера, cборочный чертеж загрузочного устройства.

Спецификации

Расчёты



Конструкторская часть содержит 5 листов формата А1, выполненных в соответствии со стандартами ЕСКД.

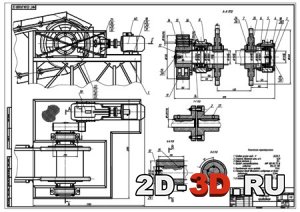

1 лист. Чертеж приводной станции конвейера. Представлен чертеж приводной станции конвейера и даны разрезы по приводному валу и приводной шестерне. Указаны посадки на приводном валу подшипников, звездочек и зубчатого колеса. Сборочные единицы и детали указаны в спецификации.

2 лист. Чертеж натяжной станции. Представлен общий вид натяжного устройства, состоящего из пружинно-винтового натяжного устройства, натяжной звездочки и оси. Показан разрез оси натяжной звездочки. Сборочные единицы и детали указаны в спецификации.

3 лист. Чертеж ходовой части конвейера. Представлен вид ходовой части конвейера, состоящего из втулочно-катковой цепи, катки которой движутся по направляющим путям. Сборочные единицы и детали указаны в спецификации.

4 лист. Сборочный чертеж общего вида конвейера. На чертеже изображен общий вид разработанного пластинчатого конвейера для транспортирования горячего агломерата. Сборочные единицы и детали указаны в спецификации.

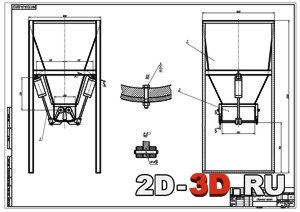

5 лист. Сборочный чертеж загрузочного устройства. Сборочные единицы и детали указаны в спецификации



Оглавление расчётно-пояснительной части:

Схема трассы и её описание.

Исходные данные.

Дополнительные данные для расчёта.

Расчёт ленточного конвейера.

Определение теоретической производительности.

Определение ширины ленты.

Определение параметров роликоопор.

Определение шага установки роликоопор.

Определение диаметров роликов для рабочей и холостой ветвей.

Определение массы вращающихся роликоопор.

Определение типа резинотканевой ленты и расчёт её параметров.

Определение распределённых масс.

Распределённая нагрузка транспортируемого груза.

Распределённая масса вращающихся частей роликоопор рабочей ветви.

Распределённая масса вращающихся частей роликоопор холостой ветви.

Распределённая масса ленты.

Выбор коэффициента сопротивления движению и определение сопротивления движению загрузки.

Коэффициент сопротивления движения на рядовых роликоопорах.

Коэффициент сопротивления движения на отклоняющем барабане установленном на перегибе холостой ветви.

Коэффициент сопротивления движения на отклоняющем ролике у приводного барабана.

Коэффициент сопротивления на натяжном барабане с углом поворота 180°.

Коэффициент сопротивления на роликовой батареи.

Сила сопротивления в пункте загрузки.

Тяговый расчёт.

Определение точек с минимальным натяжением на рабочих и холостых ветвях.

Определение значения минимально допустимых натяжений на рабочей и холостой ветвях.

Определение сил сопротивления движению на характерных участках трассы.

Уточнение необходимого числа прокладок в ленте.

Построение диаграммы натяжения ленты.

Определение необходимого угла обхвата лентой приводного барабана.

Выбор параметров приводного и натяжного барабанов.

Расчёт привода.

Предварительный расчет приводного и натяжного валов.

Уточненный расчет приводного и натяжного валов.



Курсовая работа по МНТ, чертежи в Автокаде dwg формат и Компасе cdw.
