Проектирование винтового конвейера

10 121
rihhansu
19 мая 2015
  • 100

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 3
Теги: Винтовой конвейер
Категории: Чертежи проекты / Конвейеры, перегружатели, транспортеры
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 48 (3)
Проектирование винтового конвейера
Курсовой проект

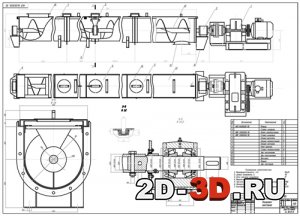

Конвейер винтовой

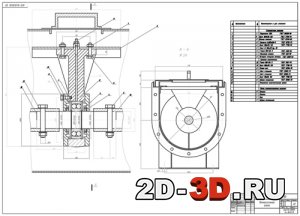

Промежуточная опораКонцевая опора

Расчёт развёртки винтовой линииЭпюры нагрузок и моментов на валу шнекаСхема ременной передачи



 Список чертежей: конвейер винтовой, концевая опора, промежуточная опора.

Объектом курсового проекта является винтовой конвейер.
В процессе работы проводились расчет основных параметров винтового конвейера, проверочный расчет подшипников качения, расчет вала, проверочный расчет шпоночных соединений. Был спроектирован винтовой конвейер.
Винтовые конвейеры относятся к категории машин непрерывного транспорта, тяговым органом его является шнек. Они служат для  перемещения сыпучих, пылевидных и порошкообразных, реже – мелкокусковых грузов на небольшие расстояния (обычно до 40 м по горизонтали и до 30 м – по вертикали) при производительности обычно до 100 т/ч в химической и мукомольной промышленности и на предприятиях строительных материалов.
Витовыми конвейерами нецелесообразно транспортировать липкие и сильно уплотняющиеся грузы.

 Технические характеристики:
1. Производительность, т/ч 56,25
2. Длина конвейера, м 40
3. Угол наклона конвейера 0°
4. Мощность электродвигателя, кВт 11
5. Частота вращения электродвигателя, об/мин 2900
6. Передаточное отношение редуктора 50
7. Крутящий момент на выходном валу редуктора, Н./м  2175

 Содержание пояснительной записки
Техническое задание
Введение
1 Устройство и принцип работы витового конвейера
2 Проектный расчёт винтового конвейера
2.1 Определение основных размеров конвейера
2.2 Определение мощности на валу двигателя
2.3 Выбор передаточного устройства
2.4 Наибольшая продольная сила на валу
2.5 Расчёт вала шнека на прочность
2.6 Расчёт вала шнека на жёсткость
3 Расчет развёртки винтовой линии
4 Обоснование принятых конструктивных решений
5 Расчет шпоночных соединений
6 Расчет вала концевой опоры
6.1 Расчет реакций в опорах
6.2 Расчет эпюры изгибающих моментов вала
6.3 Расчет вала на статическую прочность при действии пиковой нагрузки
6.4 Расчет вала на усталостную прочность
7 Расчет вала промежуточной опоры
6.1 Расчет реакций в опорах
6.2 Расчет эпюры изгибающих моментов вала
6.3 Расчет вала на статическую прочность при действии пиковой нагрузки
6.4 Расчет вала на усталостную прочность
8 Расчёт штифтовых соединений
9 Расчёт подшипников
6.1 Расчет подшипников концевой опоры
6.2 Расчет подшипников промежуточной опоры
6.3 Расчет подшипников головной опоры
10 Расчёт ременной передачи
11 Обоснование принятых посадок
12 Перечень использованных стандартов
Заключение
Список использованных источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 48 (3)
