Конвейер винтовой 2

7 596
rihhansu
11 февраля 2014
  • 100

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Теги: Винтовой конвейер
Категории: Чертежи проекты / Конвейеры, перегружатели, транспортеры
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 16 (1)

Конвейер винтовой

Курсовой проект

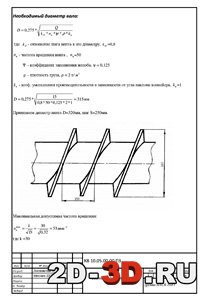

Необходимый диаметр валаМощность двигателя для привода конвейераЭпюры изгибающего и крутящего моментов



Скачать:



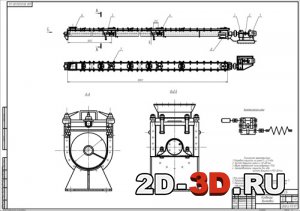

Список чертежей: конвейер винтовой, спецификации.



Винтовые конвейеры (шнеки, транспортеры) получили большое распространение в различных отраслях промышленности. Винтовые конвейеры предназначены для горизонтального, наклонного и вертикального перемещения непрерывным потоком сыпучих (цемента, гипса, извести, шлака, песка и т. д.), а также влажных и тестообразных (мокрая глина, строительные растворы и бетонные смеси) материалов на расстояние 5—40 м.

Винтовые конвейеры однотипны по конструкции, собираются из взаимозаменяемых унифицированных секций, количество которых определяется необходимой дальностью транспортирования материала, и отличаются один от другого размерами поперечного сечения желоба, длиной и мощностью привода.

Основным достоинством этих конвейеров является закрытый транспортный тракт, компактность, безопасность в работе и обслуживании, пригодность для транспортирования горячих, пылящих и токсичных материалов.



Техническая характеристика:

1. Потребная мощность на шнеке Р =2,9 кВт;

2. Частота вращения шнека n =50 об/мин;

3. Общее передаточное число редуктора i=19,8;

4. Электродвигатель:

  • мощность N=4 кВт;
  • частота вращения n=950 об/мин.















Содержание пояснительной записки

Введение

Исходные данные

Определение диаметра вала

Определение мощности на валу винта

Определение мощности двигателя

Выбор редуктора

Определение усилий на винт

Предварительный расчет вала

Проверочный расчет вала винта

Определение пределов выносливости в расчетном сечении винта

Определение общих коэффициентов запаса прочности

Подбор подшипников для опор вала винта

Определение эквивалентной динамической нагрузки подшипников

Подбор муфт для привода конвейера

Литература
