Чертежи ленточного конвейера для каменного угля

10 608
Max
5 января 2012
  • 100

Теги: Ленточный конвейер ПНИПУ
Категории: Чертежи проекты / Конвейеры, перегружатели, транспортеры
Тип проекта Кол-во листов (чертежей)
Формат

Ленточный конвейер


Курсовой проект



Приводной механизм
Исходные данные для конвейераОпределение ширины лентыРасчет методом обхода контура

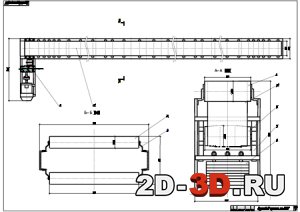

Список чертежей: общий вид ленточного конвейера на двух листах А1, приводной механизм, спецификации.





Транспортируемый груз: каменный уголь.

Производительность конвейера: Q = 3000 кН/ч = 305,8 т/ч.

Насыпная плотность груза: ? = 0.65– 0,8  т/м3.

Угол естественного откоса груза ? = 30 – 45 о.

Размер типичного куска 0 – 160 мм.



Содержание пояснительной записки к курсовому проекту МНТ

1. Введение

1.1. Конструкция конвейера

1.2. Требования, предъявляемые к МНТ

2. Исходные данные

2.1. Схема трассы

2.2. Параметры конвейера и транспортируемого груза

3. Расчёт ленточного конвейера

3.1. Определение теоретической производительности конвейера

3.2. Определение ширины ленты

3.3. Уточнение коэффициента использования ширины ленты

3.4. Определение параметров роликоопор

3.5. Выбор ленты

3.6. Тяговый расчет

3.7. Определение геометрических размеров барабанов

3.8. Выбор двигателя

3.9. Выбор редуктора

3.10. Выбор тормоза

3.11. Выбор муфты

4. Список литературы



Пермский государственный технический университет. Кафедра строительных и дорожных машин.



Чертежи выполнены в Компасе и AutoCAD. Dwg и cdw формат файлов.


Дополнительные чертежи ленточных конвейеров.
