Металлический демонстрационный стенд для керамической плитки

198

Pooooon

17 марта 2026

Формат файлов: .a3d .m3d .spw Компас-3D, .stp SolidWorks, .pdf
Кол-во 3D моделей: 4
Кол-во чертежей: 3
Категории: Мебель / 3d модели Solidworks / КОМПАС-3D

Тип проекта		Кол-во листов (чертежей)
Формат	.a3d .m3d .spw Компас-3D, .stp SolidWorks, .pdf	(3)

Металлический демонстрационный стенд для керамической плитки
3D модель и чертежи со спецификациями в редактируемых форматах Компас-3D и SolidWorks

В проекте представлен металлический демонстрационный стенд для размещения образцов керамической плитки. Конструкция выполнена в виде сварного каркаса из профильной трубы и предназначена для демонстрации плитки и других отделочных материалов, использования в строительных магазинах, выставочных залах и шоурумах. Каркас стенда выполнен сварным способом. Конструкция предусматривает установку роликов для перемещения стенда. Проект содержит сборочные чертежи передвижной рамы, эскизы элементов металлокаркаса, спецификацию и 3D-модель, выполненную в КОМПАС-3D и SolidWorks (.stp) с историей построения. Чертежи со спецификациями также переведены в формат PDF. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Основные характеристики:
Высота стенда — 2550 мм
Ширина секции — 1035 мм
Рабочая ширина — 1000 мм
Материал каркаса — профильная труба.

Список 3D моделей:

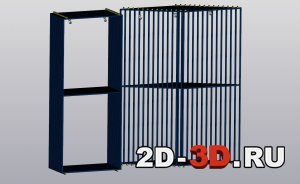

1. Демонстрационный стенд. Сборочная модель
2. Рама передвижная
3. Фонарь
4. Ролик-колесо

Список чертежей:

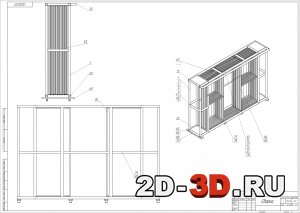

1. Демонстрационный стенд. Сборочный чертеж + спецификация
2. Каркас + спецификация
3. Передвижная рама
