Формат файлов: .SLDPRT, .SLDASM, SolidWorks
Кол-во 3D моделей: 14
Категории: Строительство, ЖБК, металлоконструкции / 3d модели Solidworks
Тип проекта |
Рабочий |
Кол-во листов (чертежей) |
Формат |
.SLDPRT, .SLDASM, SolidWorks |
|
Стеллаж производственный для размещения готовой продукции на складе
Рабочий проект 3D модели в редактируемых форматах SolidWorks
Разработан производственный стеллаж габаритом 1200Х500х1500. Материал изготовления - лист AISI 304 толщиной 1 мм, труба AISI 201 30х30. Стеллаж выдерживает нагрузку до 100 кг на полку (под полкой приваривается на контактной сварке профиль усиления). Для удобства транспортировки стеллаж в конструкции предусмотрены поворотные колеса (два тормозных и два обычных), диаметром 100 мм.
Стеллаж предназначен для размещения на нем готовой продукции в холодном складе или холодильнике.
Список 3D моделей:1. Стеллаж производственный СтНПнп-4-1200х500х1500
2. Полка стеллажа нижняя СтНн LхB (сборка)
3. Полка стеллажа СтНн LхB (сборка)

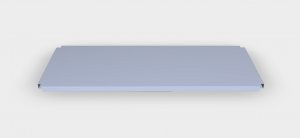

4. Полка стеллажа LxB
5. Профиль средний L-0,8
6. Стойка стеллажа Н

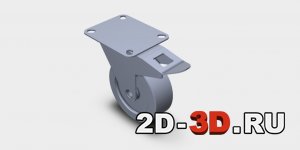

7. Колесо 2602-N-100-R

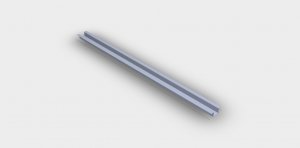

8. Профиль средний короткий L-0,8

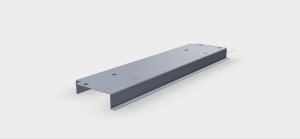

9. Швеллер
10. Болт М8-6gх16.58 ГОСТ 7798-70
11. Шайба 8.01.08кп 016 ГОСТ 11371-78
12. Гайка М8 ГОСТ 5915-70
13. Колесо 2604-N-100-R
14. Подпятник нерегулируемый 30х30
