Лабораторный стол для полевых исследований

505
leyurtim
29 августа 2021
  • 0

Формат файлов: .a3d, .spw, .cdw, m3d, Компас-3D
Кол-во 3D моделей: 29
Кол-во чертежей: 15
Категории: Мебель / КОМПАС-3D
Лабораторный стол для полевых исследований
Сборка с комплектом моделей, чертежами и спецификациями.

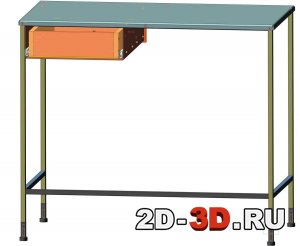

Лабораторный стол для полевых исследований сборочный чертеж 3d Стол 3d модель вид сзади

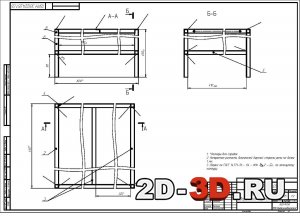

Рама стола 3д модель рамы стола

Ящик стола чертёж сборка Ящик стола 3d модель сборка

Стол с регулируемыми опорами для развёртывания полевых лабораторий.
Может использоваться в кузовах-фургонах и прицепах-фургонах передвижных лабораторий.
Файлы в архиве являются сжатыми файлами моделей, сборок, чертежей и спецификаций в программе Компас (V16).

Скопировано с рабочего проекта

Высота стола в рабочем положении 715 мм
Высота стола без опор (при хранении и транспортировке) 654 мм
Длинна стола 830
Ширина стола 468
В комплекте стола есть выдвижной ящик
Столешница выполнена из алюминиевой композитной панели S1 цветаRAL 0914 арт. G0914 ТУ 5275-001-30170745-2012

Список чертежей: чертёж стола со спецификацией, опора со спецификацией, винт, рама со спецификацией, столешница, ящик, стенка, стенка, дно, корпус.

Список 3d моделей: 3d модель стола, ящик, ножки для стола (винт, опора), рама (уголок, уголок, труба, труба, труба), столешница, ящик (стенка, стенка исп.2, дно, панел, корпус), роликовые направляющие (колесо, неподв загиб, неподв, ось, подвижная загиб, подвижная).


Столешница

Опора стола 3d модель Опора стола чертёж Спецификация к чертежу

Стол 3d модель в Компасе
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .a3d, .spw, .cdw, m3d, Компас-3D
