Тормоз ТКП-500. 3D модель и чертежи
Готовые чертежи и 3Д модель в редактируемых форматах Компас-3D

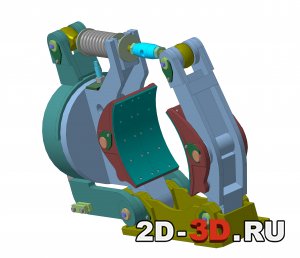

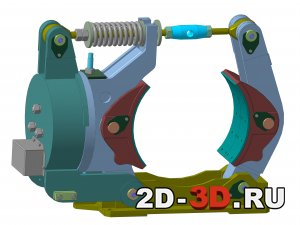

Тормоз ТКП 500 3Д модель Тормоз ТКП 500 3Д модель 2
Муфта стяжнаяПланка опорнаяШайба упорная

Тормоз ТКП 500 чертеж

Тормоз ТКП-500 предназначен для удержания валов электромеханических машин в неподвижном состоянии при неработающем приводе. ТКП-500 изготовлен из прочной стали в виде двух подвижных стоек с колодками, основания и магнита. Данные тормоза работают в паре с тормозным шкивом диаметром ,шкив насаживается на удерживаемый вал а ТКП-500 удерживает его тормозными колодками.
В проекте находятся сборочная 3D модель тормоза, все 3D детали, чертежи и спецификации. Файлы можно открыть через Компас и редактировать, а также использовать в своих целях (хорошо подходит в качестве шаблона или примера).


Характеристика


Список 3D моделей и деталей:
Тормоз ТКП-500 - сборка
Втулка
Шайба
Шайба регулировочная
Зажим
Стержень
Пружина
Сердечник
Шайба упорная
Планка
Ригель
Муфта стяжная
Ось
Гайка
Планка опорная
Винт регулировочный
Прокладка
Кожух
Фрикцион
Рычаг
Корпус катушки
Станина тормоза
Колодка
Стандартные изделия (катушка, картон асбестовый, тавотница)

Список чертежей:
Тормоз ТКП-500
Кожух
Прокладка
Винт регулировочный
Стержень
Планка опорная
Гайка
Ось
Муфта стяжная
Ригель
Планка
Втулка
Шайба упорная
Сердечник
Пружина
Стержень
Зажим
Шайба регулировочная
Шайба
Фрикцион
Рычаг
Корпус катушки
Станина тормоза
Колодка
Спецификации


СпецификацияСпецификация 2Спецификация 3

Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw .m3d .a3d Компас-3D, .pdf (72)
