Тормоз ТКТ-100 колодочный

1 318
Max
12 ноября 2020
  • 0

Формат файлов: cdw, Компас-3D, pdf, gpg, docx, Word
Кол-во чертежей: 3
Теги: Тормоз
Категории: Чертежи проекты / Машиностроительные чертежи
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, pdf, gpg, docx, Word 3 (3)
Чертёж колодочного тормоза ТКТ-100

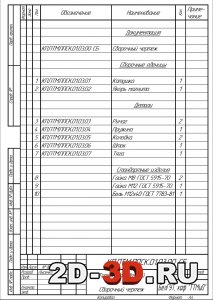

Чертёж колодочного тормоза ТКТ-100 Спецификация тормоза

Список чертежей:
  1. Сборочный чертёж ТКТ-100 со спецификацией
  2. Колодка
  3. Тяга

К чертежам в дополнение идёт расчёт и описание выбора тормоза

Приведена формула момента статического сопротивления на валу двигателя в период пуска, где учитывается диаметр барабана лебедки подъема, м; общее передаточное число привода механизма; КПД барабана и привода барабана. Номинальный момент, передаваемый муфтой, принимается равным моменту статических сопротивлений.
Посчитаем по формуле расчетный момент для выбора соединительной муфты. Далее выберем ближайшую по требуемому крутящему моменту упругую втулочно-пальцевую муфту № 1 с тормозным шкивом диаметром  и наибольшим передаваемым крутящим моментом .
Считаем средний пусковой момент двигателя. Учитываем максимальную кратность пускового момента электродвигателя, минимальную кратность пускового момента электродвигателя.

Далее найдем время пуска при подъеме груза, коэффициент, учитывающий влияние вращающихся масс привода механизма (кроме ротора двигателя и муфты). Фактическую частоту вращения барабана, фактическую скорость подъема груза по формуле. Ускорение при пуске, среднеквадратичный момент, среднеквадратичную мощность двигателя, момент статического сопротивления на валу двигателя при торможении механизма. Вычислим необходимый по нормам момент, развиваемый тормозом учитывая коэффициент запаса торможения. Выбираем тормоз и определим время торможения при опускании груза. Находим путь торможения механизма подъёма груза. Рассчитываем замедление при торможении.

Чертежи одновременно в 3-х форматах:
1. cdw для Компас-3D
2. pdf
3. Jpg
Если нужно переведем дополнительно в Автокад. Запрос делайте в комментариях.


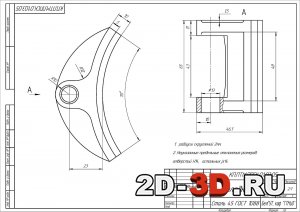

Колодка ТКТ-100 Чертёж тяги ТКТ-100
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, pdf, gpg, docx, Word 3 (3)
