3D модель тормоза ТКГ-200

1 386
ppav76
16 ноября 2022
  • 0

Формат файлов: Компас-3D m3d, a3d
Кол-во 3D моделей: 18
Теги: Тормоз
Категории: 3D модели / КОМПАС-3D
Тип проекта Кол-во листов (чертежей)
Формат Компас-3D m3d, a3d
3D модель тормоза ТКГ-200
3D модель в редактируемом формате Компас-3D: a3d, m3d

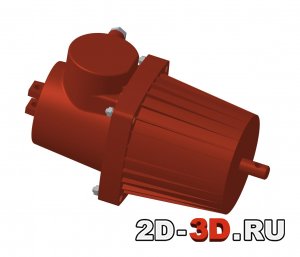

Тормоз ТКГ-200Толкатель

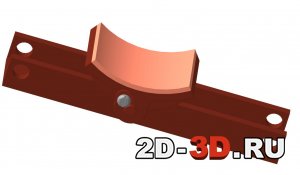

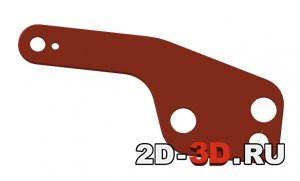

Стойка в сбореРычаг

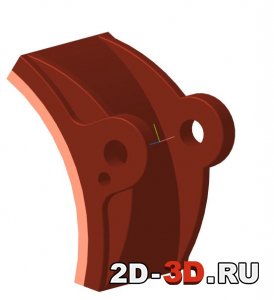

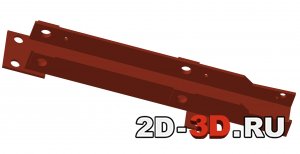

ОснованиеКолодка

Габаритная 3D сборка тормоза ТКГ-200 с деталировкой. Выполнена с помощью трёхмерного моделирования, размеры снимались с образца.

Тормоз ТКГ-200 Предназначен для остановки и удержания шкивов механизмов диаметром 200 мм в заторможенном состоянии. Когда ток отключён и электромагнит не работает, тогда стойки тормоза под действием сжатой пружины прижимают колодки к поверхности тормозного шкива, тем самым удерживая его от вращения, т.е. тормоз затормаживает шкив.

Список 3D моделей:
1. Тормоз ТКГ-200;
2. Кольцо;
3. Колодка;
4. Держатель;
5. Гайка;
6. Втулка;
7. Штанга;
8. Шайба;
9. Тяга;
10. Трубка;
11. Толкатель;
12. Стойка;
13. Рычаг;
14. Пружина;
15. Ось;
16. Основание;
17. Накладка;
18. Крышка;
