Проект организации диспетчерского контроля работы лифтов с углубленным анализом объектов диспетчеризации
Дипломный проект


Лифт пассажирский (схема электрическая функциональная)Блок-схема работы диспетчеризации лифтового хозяйства группы зданийОбщий вид лифта

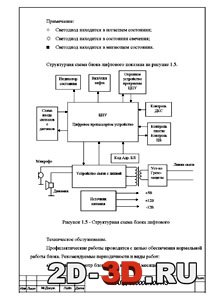

Пример построения системы диспетчеризации посредством радиоканалаСтруктурная схема блока лифтовогоТехнические характеристики БЛ-45 «Эконом»

 Блок лифтовой БЛ-45 Эконом (схема электрическая принципиальная)




Список чертежей: помещение машинное, лифт пассажирский (схема электрическая функциональная), блок лифтовой БЛ-45 "Эконом" (схема электрическая принципиальная), блок-схема работы диспетчеризации лифтового хозяйства группы зданий.

Дипломная выпускная квалификационная работа содержит пояснительную записку на листах, включающую 14 рисунков, 15 таблиц и графическую часть на 4 листах формата А1.
В данном дипломном проекте разрабатывается единая система диспетчерского контроля лифтов-GSM - беспроводная диспетчерская связь между лифтом и диспетчером, это позволит включить отдельно стоящие многоэтажки в единую систему диспетчеризации.
Произведен анализ автоматизированной системы диспетчерского контроля лифтов – беспроводная диспетчерская связь на базе GSM протокола между блоком управления лифта и диспетчером, с выводом текущего состояния оборудования на пульт оператора.
В настоящее время диспетчеризация осуществляется посредством человека, проводных соединительных линий, радиоканала.
Проведенный анализ видов диспетчеризации показал, что внедрение автоматизированной системы дистанционной диспетчеризации позволяет:
  1. Наблюдать за работой лифтов в реальном времени.
  2. Выполнять автоматизированный оперативный контроль и управление на удаленных объектах.
  3. Изменять параметры устройств, просматривать их протоколы.
Внедрение подобной системы проявляется:
  1. В виде снижения потребления энерго-, теплоресурсов и эксплуатационных затрат.
  2. В виде значительного повышения производительности труда сотрудников предприятия за счет создания высокого уровня комфорта и отличных условий труда.
  3. Позволяет сэкономить на заработной плате обслуживающего персонала, аренде нежилых помещений для обслуживания лифтов.
Разработан алгоритм работы системы дистанционной диспетчеризации.
Для технико-экономического обоснования проекта был построен ленточный график выполнения дипломного проекта, составлена смета затрат, произведен расчет себестоимости изделия.
Разработка и внедрение беспроводной диспетчерской связи является безопасной.

Техническая характеристика(лифт пассажирский):
1. Рабочий температурный диапазон -10°С...+55°С;
2. Температура хранения -30°...+85°С;
3. Питание от сети переменного тока 220±36 В, частотой 50±5 Гц

Техническая характеристика (блок лифтовой БЛ-45 "Эконом"):
1. Потребляемая мощность 24 Вт;
2. Частота работы 348 МГц;
3. Питание от сети переменного тока 220±22 В, частотой 50±1 Гц

Содержание пояснительной записки
Введение
1. Обзор и анализ объекта диспетчеризации
1.1 Классификация лифтов
1.2 Система управления
1.2.1 Блок управления
1.2.1.1 Блок лифтовой БЛ-50
1.2.1.2 Блок лифтовой БЛ-45 «Эконом»
2. Обзор и анализ видов диспетчеризации
2.1 Диспетчеризация посредством человека
2.2 Диспетчеризация посредством проводных
соединительных линий
2.3 Диспетчеризация посредством радиоканала
3 Разработка алгоритма работы системы диспетчеризации
3.1 Запись исходных значений
3.2 Есть ли вмешательство оператора
3.3 Опрос состояния блока
3.4 Отображение состояния лифта и выдача
звуковой сигнализации
3.5 Обработка действий оператора
4 Экономическая часть
4.1 Технико-экономическое обоснование проекта
4.2 Построение ленточного графика
4.3 Составление сметы затрат на разработку
4.4 Себестоимость изделия
4.5 Выводы по эффективности предложения
5 Безопасность и экологичность проекта
5.1 Описание рабочего места
5.2 Анализ условий труда
5.3 Микроклимат помещения
5.4 Повышенный уровень шума
5.5 Электромагнитное излучение
5.6 Освещенность помещения
5.7 Опасность поражения электрическим током
5.8 Пожарная безопасность
5.9 Описание помещения и расчет пожарной нагрузки
Заключение
Список использованной литературы
