Модернизация комбайна ДОН – 2600 с разработкой аксиально-роторного МСУ

6 995
rihhansu
14 июня 2015
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 4
Теги: Комбайн Сельскохозяйственная техника Плуг
Категории: Чертежи проекты / Животноводство, сельское хозяйство растениеводство
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 20 (4)
Модернизация комбайна ДОН – 2600 с разработкой аксиально-роторного МСУ
Курсовой проект

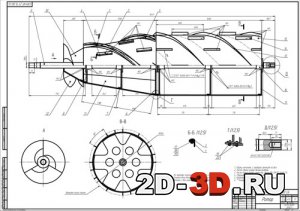

Комбайн зерноуборочный ДОН-2600 ВД (общий вид)Ротор

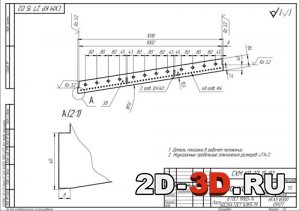

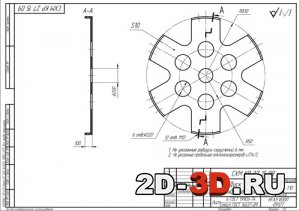

Диск цилиндрическийПланка

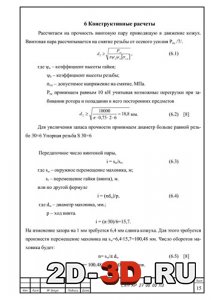

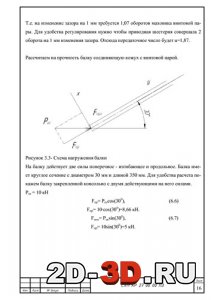

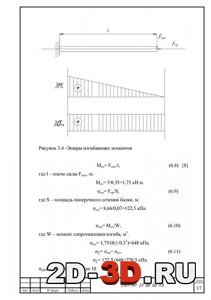

Схема нагружения балкиЭпюры изгибающих моментовКонструктивные расчеты



 Список чертежей: комбайн зерноуборочный ДОН-2600 ВД (общий вид), ротор, диск цилиндрический, планка.

Разработана модернизация молотильного устройства комбайна Дон 2600.
Предложена схема аксиально-роторного МСУ, в которой передняя часть ротора представляет собой усеченный конус, направленный малым основанием вперед. Сепарирующая (задняя) часть ротора оставлена цилиндрической. Кожух почти полностью повторяет контуры ротора и имеет возможность передвижения (в установленных пределах) вдоль ротора. Коническая часть кожуха выполнена так, что рабочий зазор между двумя поверхностями постепенно сужается в сторону большего основания конуса.
Это позволяет увеличивать подачу в ротор при благоприятных условиях по сравнению с другими роторами или более качественно обмолачивать с одинаковыми подачами при неблагоприятных условиях.
Регулировать зазор между ротором и кожухом можно сразу по всей конической поверхности простым перемещением кожуха вдоль ротора.
Жесткость режима обмолота нарастает постепенно, позволяя выделить сначала легко обмолачиваемую часть зерен, а затем все остальное. Происходит бережный обмолот без повреждения получается качественное зерно.
Такие преимущества дают возможность использовать этот МСУ в комбайнах, которым приходиться убирать зерновые культуры во влажных условиях и при большой урожайности, в пределах 35-45 ц/га.

 Техническая характеристика:
Двигатель - 6-ти цилиндровый, четырехтактный с турбонаддувом
Номинальная мощность двигателя - 225 л.с.
Емкость топливного бака - 945 л.
Силовая передача - гидрообъемная коробка
передач, трехскоростной диапазон
Габаритные размеры -  8745*3714*8400
Ширина колеи - 2800
Ширина захвата жатки - 8,4м
Объем бункера - 10м
Диаметр ротора в зоне обмолота - 610-964
Длина обмолачивающей части ротора - 1018
Диаметр ротора в зоне сепарации - 930
Длина сепарирующей части ротора-1480
Число оборотов ротора - 200-800 об/мин
Число оборотов ротора с понижающим редуктором - 50-200 об/мин
Площадь обмолота - 2,8м
Площадь сепарации деки- 4,6м
Площадь рещет очистки - 4.56м
Вентилятор - диаметральный
Масса - 12000 кг

Содержание пояснительной записки
Введение
1 Принципы обмолота и классификация молотильных устройств
2 Агротехнические требования к уборке
3 Анализ существующих конструкций роторных молотильных  аппаратов
4 Обоснование предлагаемой модернизации
5 Технологический расчет
6 Конструктивные расчеты
Заключение
Библиографический список
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 20 (4)
