Модернизация механизма привода режущего аппарата зерноуборочного комбайна ДОН-1500Б

6 777
rihhansu
26 июля 2015
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc, docx
Кол-во чертежей: 9
Теги: Комбайн Сельскохозяйственная техника
Категории: Чертежи проекты / Животноводство, сельское хозяйство растениеводство
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc, docx 78 (9)
Модернизация механизма привода режущего аппарата зерноуборочного комбайна ДОН-1500Б
Дипломный проект

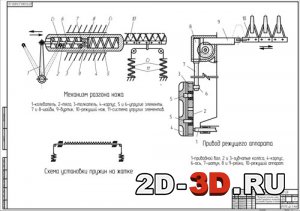

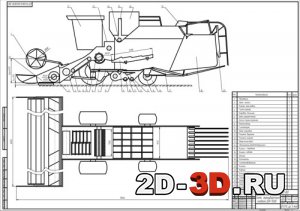

Схема зерноуборочного комбайна ДОН-1500БМеханизм разгона ножа, привод режущего аппарата и установка пружины на жатке

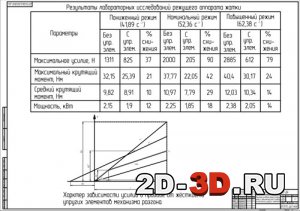

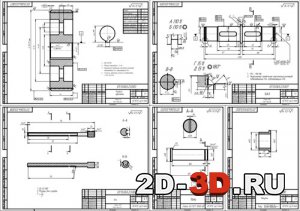

Деталировка (колесо зубчатое, вал, ось, палец, втулка)Результаты исследований режущего аппарата жатки и зависимость усилия в приводе от жёсткости упругих элементов

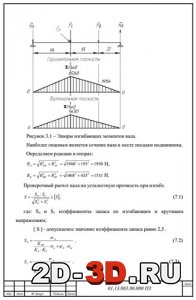

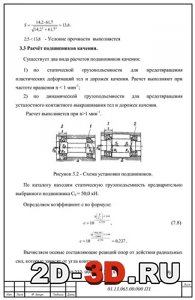

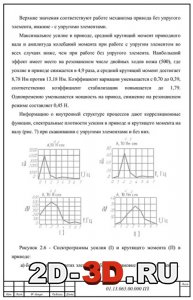

Спектрограммы усилия (I) и крутящего момента (П) в приводеЭпюры изгибающих моментов валаРасчёт подшипников качения



 Список чертежей: характеристика хозяйственной деятельности ОАО "Столбцовский райагросервис", схема зерноуборочного комбайна ДОН-1500Б, механизм разгона ножа, привод режущего аппарата и установка пружины на жатке, результаты исследований режущего аппарата жатки и зависимость усилия в приводе от жёсткости упругих элементов, зависимость изменения значений величины усилия привода ножа и крутящего момента от частоты вращения приводного, результаты полевых исследований жатки, спектограммы усилия и крутящего момента в приводе, деталировка (колесо зубчатое, вал, ось, палец, втулка), технико-экономические показатели.

Целью работы является обоснование конструктивных параметров и режимов работы механизма привода режущего аппарата сегментного типа с возвратно-поступательным движением ножа при установке упругих элементов и увеличения за счет этого скорости движения аппарата резания жатки.
Выявлены общие закономерности изменения усилия в приводе механизма качающейся шайбы с возвратно-поступательно движущейся массой ножа и упругими элементами. Определены характеристики, жесткость и места установки упругих элементов, из условий разгрузки привода режущего аппарата. Обоснованы конструкция и основные параметры механизма разгона режущего аппарата снижающего пусковой момент.
Обоснована наиболее приемлемая конструкция упругих элементов для режущего аппарата жатки в виде цилиндрических винтовых пружин растяжения, установка которых на боковинах жатки посредством гибкой связи (тросов) перекинутых через роликовые блоки позволяет повысить число двойных ходов ножа при уменьшении прежнего напряженного состояния деталей механизма привода. Обоснованы конструкция и основные параметры механизма разгона режущего аппарата снижающего пусковой момент, что позволяет уменьшить размеры звеньев механизма привода.
На основе теоретических и экспериментальных исследований разработана и изготовлена конструкция режущего аппарата нового типа с упругими элементами и механизмом разгона, который успешно прошел производственные испытания на уборке зерновых культур.
Определена экономическая эффективность применения уравновешивающего элемента в режущих аппаратах жатвенных машин.

 Содержание пояснительной записки
Введение
1 Производственно-экономическая характеристика ОАО «Столбцовский Райагросервис»
1.1 Общие сведения о хозяйстве
1.1.2 Природно-климатические условия
1.2 Краткая характеристика растениеводства
1.3 Анализ показателей состава и использования мтп
1.3.1. Показатели технической оснащенности
1.3.2. Состав и показатели использования тракторного парка
1.3.3 Обеспеченность хозяйства сельскохозяйственными машинами и анализ использования комбайнов
1.3.4 Показатели состава и использования автомобилей в хозяйстве
1.3.5Ремонто-обслуживающая база. Нефтехозяйство. Инженерно-техническая служба.
1.4 Интенсивная технология возделывания и уборки озимого тритикале в хозяйстве.
2 Исследовательская часть
2.1 Повышения производительности и снижения энергоёмкостиприводарежущего аппарата
2.2 Теоретическое обоснование параметров упругого элемента для внутренего уравновешивания режущего аппарата
2.3 Экспериментальные исследования
2.4 Результаты экспериментальных исследования
2.5 Производственные испытания
3Конструкторская часть
3.1 Описание режущего аппарата
3.2 Расчёт вала
3.3 Расчёт подшипников качения
3.4 Расчет шпонок на смятие и срез
4 Безопасность жизнедеятельности
5 Экономическое обоснование
Заключение
Список использованных источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc, docx 78 (9)
