Зернометатель

7 873
Max
18 февраля 2013
  • 100

Формат файлов: Компас, AutoCAd, cdw, dwg
Теги: Сельскохозяйственная техника
Категории: Чертежи проекты / Животноводство, сельское хозяйство растениеводство
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 90 (9)

Дипломный проект

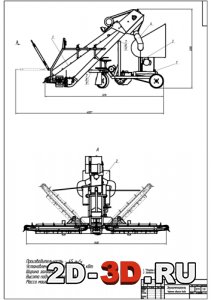

Вал привода ротора Кожух

Лопатка Рама с метателем Ротор

Силы действующие на зерновку Схема воздействия зерна с поверхностью лопатки Зависимость напряжения от относительной деформации в зерне



Производительность - 45 т/ч

Установленная мощность - 10.2 кВт

Ширина захвата - 5,4 м

Высота подъема зерна - 1,8 м

Масса машины - 1076 кг.

Список чертежей: зернометатель вид общий, рама с метателем, ротор, кожух, лопатка, наставка, вал привода ротора, экономика, генеральный план ЗАО, спецификации.

Цель проекта заключается в снижении травмирования семян роторным зернометателем за счёт совершенствования его параметров и технологического процесса работы. В пояснительной записке приведены доводы, подтверждающие необходимость модернизации зернометательных машин за счет совершенствования параметров и технологического процесса работы, произведены исследования прочностных свойств семян, а так же и посевных свойств семян, произведен расчёт параметров передач. Данные результатов были обработаны и сделаны соответствующие выводы. Произведен экономический расчет эффективности повышения надежности узлов передних колес автомобилей с коническими подшипниками.

Содержание РПЗ:

Введние

1. Организационно – экономическая характеристика предприятия ЗАО

1.1 Характеристика землепользования

1.2 Краткая историческая справка

1.3 Анализ производственно-хозяйственной деятельности ЗАО

1.4 Послеуборочная обработка зерна на примере хозяйства

1.5 Анализ конструкций зернометателей

1.6 Описание и техническая характеристика машин применяемых ЗАО«Рассвет» при обработке зерна

2. Агротехническая оценка зернообрабатывающих машин в ЗАО

2.1 Методика и результаты исследований посевных качество обработанного зерна

2.1.1. Сила роста

2.1.2 Всхожесть и энергия прорастания

2.2. Определение микротравмирования зерна пшеницы

2.3. Оборудование и методика определения прочностных свойств зерна пшеницы

2.4. Результаты исследований прочностных свойств зерна пшеницы

2.5 Определение коэффициента упругости 1 рода (модуля Юнга)

3. Теоретическое обоснование параметров и режимов работы лопастного метательного рабочего органа

3.1 Техническое описание модернизированного ЗМ-60

3.2 Анализ ударного взаимодействия частицы зерна с лопаткой

3.3 Анализ движения частиц зерна по лопаткам метательного диска

3.4 Обоснование постановки наружной направляющей камеры (кожуха)

4. Прочностной расчёт метательного рабочего органа

4.1 Кинематический расчёт привода

4.2 Расчет клиноремённой передачи

4.3 Расчёт вала

4.3.1 Проектный расчёт

4.3.2 Проверочный расчёт вала на статическую прочность

4.4 Выбор и проверка подшипников

4.5 Выбор и проверка прочности шпоночных соединений

5. Безопасность жизнедеятельности

5.1 Наличие службы, характер её работы и нормативные документы в ЗАО70

5.2 Инструкция по охране труда при перелопачивании зерна с помощью электрифицированного зернометателя

5.3 Экологическая безопасность проекта

6. Расчет капитальных вложений

6.1 Расчёт эксплуатационных затрат

6.2 Определение чистого дисконтируемого дохода

6.3 Определение индекса доходности

6.4 Определение срока окупаемости капитальных вложений

Выводы и предложения

Литература

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 90 (9)
