Свеклоуборочная машина РКС-6

10 057
Max
12 июня 2010
  • 0

Теги: Сельскохозяйственная техника
Категории: Чертежи проекты / Животноводство, сельское хозяйство растениеводство
Тип проекта Кол-во листов (чертежей)
Формат



Дипломный проект студента факультета механизации сельского хозяйства.
 Модернизация выкапывающих органов свеклоуборочной машины РКС-6 для условий мусп «Уртакульское» Буздякского района






В работе выполнены следующие чертежи:

1. Показатели хозяйственной деятельности предприятия

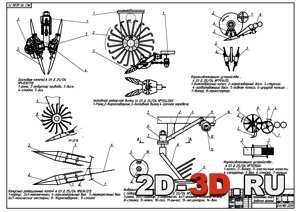

2. Патентный поиск (рабочие органы)
3. Общий вид свеклоуборочной машины ркс-6
4. Копач. Сборочный чертеж
5. Испытание выкапывающего устройства с лемешными рабочими органами в почвенном канале
6. Технологическая карта возделывания сахарной свеклы
7. Операционная карта на уборку сахарной свеклы корнеуборочной машиной РКС-6
8. Технико-экономические показатели
 9. Коромысло копача

10. Деталировка (вкладыш шатуна, крышка передняя, стакан подшипника, кольцо стопорное, лемех, шатун, кольцо упорное, палец).


Чертежи в формате Компас и AutoCad


Объектом дипломного проектирования являются свеклоуборочные машины. Усовершенствовано выкапывающее устройство.
В процессе работы обоснованы основные конструктивные и технологические показатели, программа сертификационных испытаний, технические условия на разработку.
Эффективность машины определяется уменьшением затрат на регулировку, качественным выкапыванием корней сахарной свеклы и сроком окупаемости за 2,8 года.
Разработка конструкции выкапывающего устройства свеклоуборочной машины, дала возможность увеличения производительности за счет автоматической установки подвижной рамы выкапывающего устройства вдоль рядков сахарной свеклы, а также возможности самоустановки каждого копача по отдельности.
Конструктивный расчет показал, что разработанная конструкция работоспособна при соблюдении правил изготовления деталей свеклоуборочной машины и сборки.
 Модернизация выкапывающего органа свеклоуборочной машины позволяет наиболее качественное выкапывание корнеплодов  без повреждений и сколов корнеплода, а также увеличение рабочей скорости машины за счет которого повышается производительность машины.



ОГЛАВЛЕНИЕ

 ВВЕДЕНИЕ
1 АНАЛИЗ ПРОИЗВОДСТВЕННОЙ ДЕЯТЕЛЬНОСТИ МУСП «УРТАКУЛЬСКОЕ»
1.1 Общая характеристика предприятия
1.2 Анализ показателей растениеводства
1.3 Анализ показателей животноводства
1.4 Анализ состава и показателей использования машинно-тракторного парка
1.5 Организация нефтехозяйства
1.6 Организация хранения машин
2 ОБОСНОВАНИЕ КОНСТРУКТИВНОЙ СХЕМЫ СВЕКЛОУБОРОЧНОЙ МАШИНЫ
2.1 Агротехнические требования к свеклоуборочным машинам
2.2 Обзор существующих конструкций выкапывающих рабочих органов
2.3 Сравнительная оценка различных типов машин применительно к условиям Республики Башкортостан
3 РАСЧЕТ  ОСНОВНЫХ  ТЕХНОЛОГИЧЕСКИХ И КОНСТРУКТИВНЫХ ПАРАМЕТРОВ
3.1 Расчет технологических параметров
3.1.1 Обоснование режима работы выкапывающего устройства
3.1.2 Расчет сопротивления движению копачей
3.1.3 Расчет мощности на привод
3.1.4 Расчет производительности машины
3.2 Прочностные расчеты элементов конструкции
3.2.1 Расчет шатуна
3.2.2 Расчет коромысла
3.2.3 Расчет сварного шва
4 РАЗРАБОТКА КОНСТРУКЦИИ И ЭКСПЛУАТАЦИЯ МАШИНЫ
4.1. Руководство по эксплуатации
4.2 Техническое обслуживание
5 БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
5.1 Обеспечение условий и безопасности труда в производстве
5.2 Мероприятия по охране окружающей природы
5.3 Мероприятия по защите населения и материальных ценностей в чрезвычайных ситуациях.
6 ТЕХНИКО-ЭКОНОМИЧЕСКИЙ АНАЛИЗ
ЗАКЛЮЧЕНИЕ
 БИБЛИОГРАФИЧЕСКИЙ СПИСОК
