Выправочно-подбивочно-отделочная машина для ремонта и содержания путей ВПО-3-3000С

Курсовой проект с чертежами и расчётами, которые можно редактировать

Проектирование выправочно-подбивочно-отделочной машины





Список чертежей:

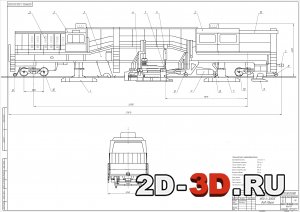

• Общий вид машины ВПО-3-3000С

• Виброплита

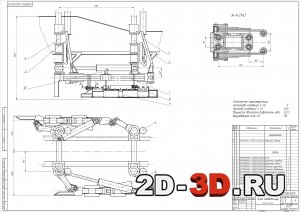

• Блок подбивочный сборочный чертёж

• спецификации.

Технические характеристики:

Введение

1 Краткий аналитический обзор машины. Принцип действия

2. Описание   конструкции  машины и рабочего  оборудования

3. Патентный анализ

4. Расчетная часть

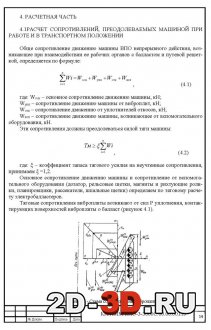

4.1 Расчет сопротивлений, преодолеваемых машиной при работе и в  транспортном положении

4.2 Кинематический расчет основных узлов рабочих органов

4.2.1. Расчет геометрических параметров

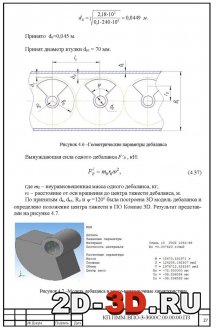

4.2.2  Разработка дебалансного возбудителя колебаний

4.2.3 Усилия  подъема и  сдвига  рельсошпальной  решетки

4.3 Расчет  потребной  мощности для работы  виброплит

4.4 Расчет  устойчивости  машины

5. Охрана труда

6. Список использованных источников

При обслуживании машины ВПО-3-3000С необходимо соблюдение следующих правил: нельзя допускать течей топлива и масла из баков и в соединениях трубопроводов; во время стоянки и при запуске двигателя машина должна находиться в заторможенном состоянии; перед запуском двигателя все рабочие органы и измерительные тележки следует застопорить, при этом людям нельзя находиться под машиной; не допускается производить осмотр, крепление, регулировку и ремонт двигателя, компрессоров и других агрегатов с вращающимися или движущимися частями при их работе; запрещается хранение и перевозка на машинах легковоспламеняющихся веществ и применение их для протирки машин.
При эксплуатации машин запрещается пользоваться открытым огнем на машине и рядом с ней; сходить и садиться на ходу машины, устранять неисправности пневматических и гидравлических устройств, находящихся под давлением; подниматься на крышу машины на электрифицированном участке; ремонтировать и устранять неисправности рабочих органов, находящихся в поднятом и незастопоренном состоянии.
Выполнение путевых работ впереди и сзади машины разрешается на расстоянии не ближе 50 м. Не допускается работа машин в темное время суток при отсутствии необходимого освещения, во время сильного тумана или при грозе. Машинисту, помощнику, операторам и мастерам пути запрещено находиться в междупутье рядом с машиной.
Перед началом работ на вторых путях бригада, обслуживающая машину ВПО-3-3000С, должна узнать у руководителя работ наибольший вылет крыльев дозатора и планировщика. При зарядке и разрядке последних соседние пути следует ограждать сигналами остановки. Для проверки заземляющих устройств машины ВПО-3-3000С необходимо измерять в них сопротивления не реже четырех раз в год. Изоляцию электрооборудования рекомендуется осматривать не реже одного раза в неделю и проверять мегаомметром не реже одного раза в месяц. Запрещается приступать к работе при наличии неисправностей в машине.
