Шпалоподбивочная машина ПМ-400

Формат файлов: .cdw .spw Компас-3D, .docx Word
Кол-во чертежей: 4
Категории: Железнодорожные вагоны, поезда, путевые машины / Тракторы

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw .spw Компас-3D, .docx Word	26 (4)

В данном курсовом проекте была рассмотрена шпалоподбивочная машина ПМ-400, предназначенная для непрерывного объемного уплотнения балласта под железнодорожной путевой решеткой при подъемке верхнего строения пути на балласт в условиях транспортного строительства.
В целях модернизации машины было предложено:
использование более современного и мощного базового трактора Челябинского тракторного завода Б-12 (Т-12) (рисунок 2.2), что поможет снизить расход топлива, вредные выбросы, увеличить мощность, и производительность машины, повысить ее надежность а также облегчить обслуживание и ремонт машины, повысить комфорт тракториста-машиниста, повысить уровень безопасности;
модернизация подшипниковых узлов приводного вала (рисунок 2.3), которая позволит повысить их надежность и упростить конструкцию узлов, а также снизить их массу;
замена регулировочной распорки крыла дозирующего устройства на приводной гидроцилиндр, что снизит время приведения в рабочее положение дозирующего устройства, снизит нагрузку на экипаж машины и позволит регулировать вылет крыла дозирующего устройства без остановки машины во время работы.
В проекте были выполнены расчетно-пояснительная записка в Word и чертежи со спецификацией в редактируемом формате Компас-3D. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Технические характеристики:
Базовый трактор - Т-12
Двигатель - дизельный V-образный ЯМЗ-236Б-4
мощность двигателя, л.с - 230
генератор - TAL044C
мощность номинальная, кВА/кВт - 90\72
Производительность машины при подбивке балласта (рабочие скорости), м/ч - 285, 382, 575, 967, 1110
Частота колебаний виброплиты в минуту - 375
Возмущающая сила вибраторов виброплиты, кН - 2х84
Мощность электродвигателя привода виброплиты, кВт – 30
Масса трактора, т - 18,9
Масса навесного оборудования, т - 11,8
Общая масса машины, т - 30,7

Список чертежей:
1. Шпалоподбивочная машина ПМ-400. Общий вид + спецификация

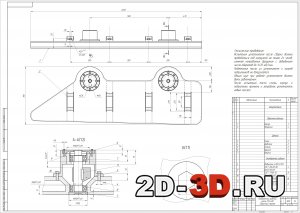

2. Подбивочный орган ПМ-400. Сборочный чертеж

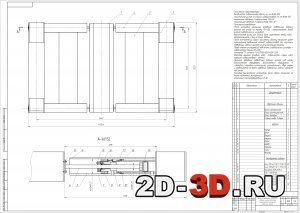

3. Механизм заведения подбивочных рабочих органов под шпалы (транспортное положение). Сборочный чертеж
4. Гидрокинематическая схема рабочего оборудования ПМ-400 на базе трактора Т-12

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1 АНАЛИЗ ПАТЕНТНОЙ ЛИТЕРАТУРЫ
2 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА, РАБОТЫ И МОДЕРНИЗАЦИИ МАШИНЫ
3 ОПИСАНИЕ ГИДРОКИНЕМАТИЧЕСКОЙ СИСТЕМЫ МАШИНЫ
4 РАСЧЕТ ГИДРОЦИЛИНДРА ПОДЪЕМА ПОДБИВОЧНОГО УСТРОЙСТВА
5 ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ, ОБСЛУЖИВАНИИ И РЕМОНТЕ МАШИНЫ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
