Модернизация выправочно-подбивочно-рихтовочной машины-автомата ПМА-1

Формат файлов: .cdw .spw Компас-3D, .docx Word
Кол-во чертежей: 6
Теги: БелГУТ Курсовая работа
Категории: Чертежи проекты / Железнодорожные вагоны, поезда, путевые машины

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw .spw Компас-3D, .docx Word	39 (6)

В данном курсовом проекте была рассмотрена подбивочно-выправочная машина-автомат ПМА-1, которая имеет непрерывно-циклический принцип подбивки, аналогичный применяемому в машине Plasser Duomatic 09-32 CSM. Компоновка основных составных частей в целом традиционна для машин класса ВПР. Целью данного курсового проекта явилась модернизация подъемно-рихтовочного устройства. Разработка модернизированного узла ведется с учетом анализа современных конструкторских решений для данного типа машин.
С целью повышения надежности захвата рельсов подъемно-рихтовочным устройством в курсовом проекте разрабатывается усовершенствованная конструкция ПРУ, а именно на балансиры дополнительно устанавливаются электромагниты. Произведены необходимые расчеты конструкции, балансира, привода подъемно-рихтовочного устройства, тяговый расчет машины.
В разделе по безопасности работы машины рассмотрены вопросы пожарной защиты машины, защиты персонала и мероприятия по охране окружающей среды.
Записка выполнена в формате .docx Word, а чертежи в формате .cdw Компас-3D. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:

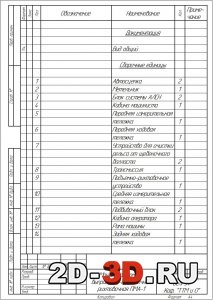

1. Машина-автомат выправочно-подбивочно-рихтовочная ПМА-1 – вид общий

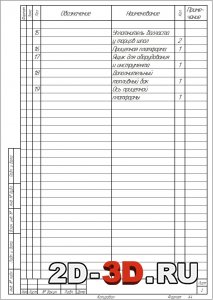

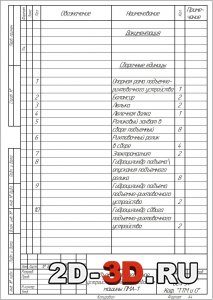

2. Подъемно-рихтовочное устройство модернизированное машины ПМА-1 - сборочный чертеж

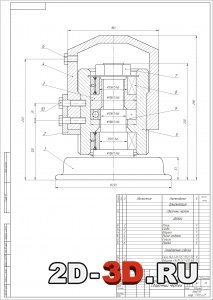

3. Роликовый захват - сборочный чертеж
4. Гильза

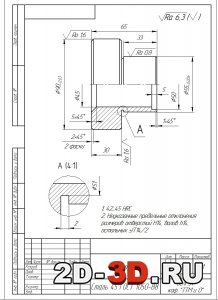

5. Втулка

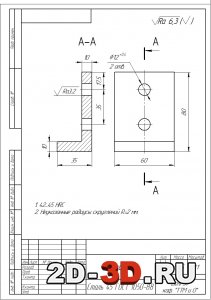

6. Скоба

Содержание расчетно-пояснительной записки:

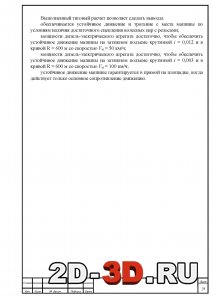

1 ОБЗОР СОВРЕМЕННЫХ КОНСТРУКЦИЙ ПРУ ВЫПРАВОЧНО-ПОДБИВОЧНО-РИХТОВОЧНЫХ МАШИН ПО РЕЗУЛЬТАТАМ АНАЛИЗА ПАТЕНТНОЙ, НАУЧНО-ТЕХНИЧЕСКОЙ И СПРАВОЧНОЙ ЛИТЕРАТУРЫ
1.1 Обзор конструкций
1.2 Описание предлагаемой модернизации
2 НАЗНАЧЕНИЕ, ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ

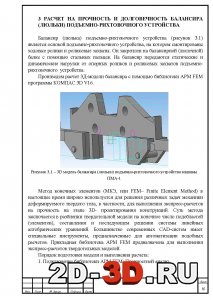

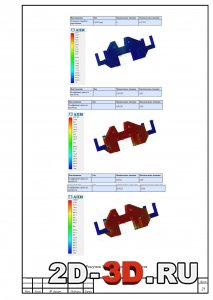

3 РАСЧЕТ НА ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ БАЛАНСИРА (ЛЮЛЬКИ) ПОДЪЕМНО-РИХТОВОЧНОГО УСТРОЙСТВА

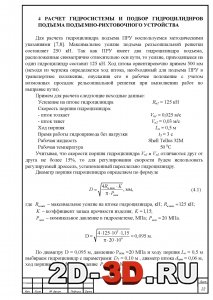

4 РАСЧЕТ ГИДРОСИСТЕМЫ И ПОДБОР ГИДРОЦИЛИДНРОВ ПОДЪЕМА ПОДЪЕМНО-РИХТОВОЧНОГО УСТРОЙСТВА

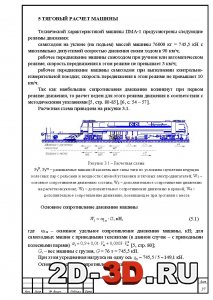

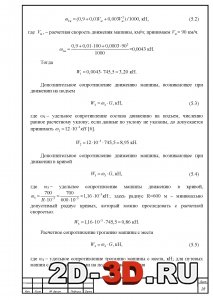

5 ТЯГОВЫЙ РАСЧЕТ МАШИНЫ
6 ОХРАНА ТРУДА И ЭКОЛОГИЧЕСКИЕ МЕРОПРИЯТИЯ
6.1 Методы и устройства для обеспечения безопасности эксплуатации машины
6.2 Требования по охране труда при эксплуатации машины
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

БелГУТ
кафедра ТТМ и О

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw .spw Компас-3D, .docx Word	39 (6)
