Проектирование рабочей площадки производственного здания компоновка и выбор схемы балочной клетки, расчет листового настила и балки настила, расчет главной балки, расчет и конструирование колонны, конструирование и расчет узлов сопряжения балок

655
vikiki
25 сентября 2023
  • 0

Формат файлов: .dwg, AutoCAD, .docx, Word, .pdf
Кол-во чертежей: 2
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .docx, Word, .pdf 46 (2)
Проектирование рабочей площадки производственного здания. Шифр 22
Курсовой проект по дисциплине "Металлические конструкции" с расчетами и чертежами в AutoCAD

Схема балочной клетки, укрупнительный стык главной балки, узлы 1 и 2 Марки К1, ГБ1 и БН

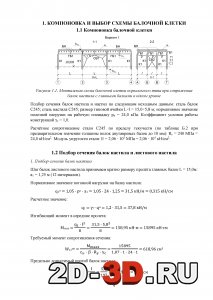

Компоновка и выбор схемы балочной клеткиОбеспечение общей устойчивости балкиПодбор сечения балок настила

Курсовой проект включает в себя компоновку и выбор схемы балочной клетки, расчет листового настила и балки настила, расчет главной балки, расчет и конструирование колонны, конструирование и расчет узлов сопряжения балок рабочей площадки, чертежи КМ и КМД.

ИСХОДНЫЕ ДАННЫЕ:
1*. Продольный шаг колонн, L (м) 15,0 м.
2. Поперечный шаг колонн, l (м) 5,8 м.
3. Отметка верха настила, hн (м) 10,4 м.
4. Подплощадочный габарит, hг (м) 8,8 м.
5*. Временная нагрузка (нормативное значение), pн (кПа) 24.
6*. Сечение колонны балочной клетки при деталировке: сплошное, сквозное (подчеркнуть).
7. Класс стали С245.
8*. Укрупнительный стык главной балки: сварной, на высокопрочных болтах (подчеркнуть).
9. Класс бетона фундамента В12,5.
Общие данные:
Размеры БК: 3Lx3l. 2. Сталь для настила – С245. 3. Данные, отмеченные *, принимаются по последней цифре шифра (номера зачетной книжки), остальные – по предпоследней цифре.

Список чертежей:
1. Чертеж КМ (схема балочной клетки, укрупнительный стык главной балки, узлы)
2. Чертеж КМД (Марки К1, ГБ1 и БН)

Содержание расчетно-пояснительной записки:
1. КОМПОНОВКА И ВЫБОР СХЕМЫ БАЛОЧНОЙ КЛЕТКИ
1.1 Компоновка балочной клетки
1.2 Подбор сечения балок настила и листового настила
1.3 Подбор сечения балок настила и ребристого настила
1.4 Выбор схемы балочной клетки
2. РАСЧЕТ ГЛАВНОЙ БАЛКИ
2.1 Расчетная схема, нагрузки и усилия
2.2 Компоновка сечения главной балки
2.3 Проверка прочности и жесткости сечения главной балки
2.3.1 Геометрические характеристики сечения главной балки
2.3.2 Уточнение значений действующей нагрузки
2.3.3 Проверка прочности сечения балки
2.4 Изменение сечения главной балки по длине пролета
2.4.1 Фактические геометрические характеристики сечения главной балки
2.4.2 Проверка прочности сечения балки
2.5 Обеспечение общей устойчивости балки
2.6 Обеспечение местной устойчивости сжатого пояса балки
2.7 Обеспечение местной устойчивости стенки балки
2.8 Расчет соединения поясных листов со стенкой
2.9 Конструирование и расчет опорной части главной балки с торцевым опорным ребром
2.10 Проектирование укрупнительного стыка главной балки
2.10.1 Сварной укрупнительный стык
2.10.2 Укрупнительный стык на высокопрочных болтах
3. РАСЧЕТ И КОНСТРУИРОВАНИЕ КОЛОННЫ
3.1. Расчетная схема конструкции
3.2 Расчёт сечения сплошной колонны
3.2.1 Компоновка составного сечения
3.2.2 Фактические геометрические характеристики сечения и гибкость стержня колонны
3.2.3 Проверка несущей способности колонны
3.3 Расчёт сечения сквозной колонны
3.3.1. Подбор сечения ветвей колонны
3.3.2. Проверка устойчивости колонны относительно материальной оси
3.3.3. Проверка гибкости колонны относительно материальной оси
3.3.4. Выбор расстояния между осями ветвей колонны
3.3.5. Расчёт соединительных планок
3.3.6. Проверка устойчивости и гибкости колонны относительно свободной оси
3.4 Конструирование и расчёт оголовков колонн
3.5 Конструирование и расчёт баз колонн
4. КОНСТРУИРОВАНИЕ И РАСЧЕТ УЗЛОВ СОПРЯЖЕНИЯ БАЛОК РАБОЧЕЙ ПЛОЩАДКИ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Выбор схемы балочной клеткиРасчет главной балкиУкрупнительный стык на высокопрочных болтах

«Самарский государственный технический университет»
(ФГБОУ ВО «СамГТУ»)
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .docx, Word, .pdf 46 (2)
