Проектирование железобетонных конструкций многоэтажного здания

390
Alyona
27 мая 2021
  • 0

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 2
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Проектирование железобетонных конструкций многоэтажного здания
Курсовой проект

План сборного перекрытия, эпюра материалов, разрезыПлан монолитного перекрытия, план раскладки сеток, разрезы

Исходные данные:
  • размеры здания в плане: 24,8x60,0
  • сетка колонн, м: 6,2x6,0 м:
  • класс бетона C 30/37;
  • класс арматуры сеток плиты: S240;
  • класс рабочей арматуры каркасов балок, ригеля и колонн: S400;
  • класс условий эксплуатации: X0;
  • толщина стены: 510 мм;
  • привязка к стене: 150 мм;
  • конструкция пола: мозаично-бетонный;
  • функциональная нагрузка: 4,0 кН/м2
Список чертежей курсового проекта

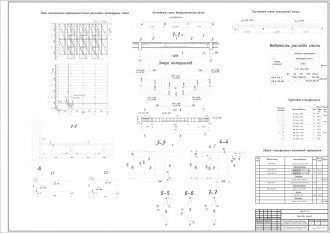

  1. План монолитного перекрытия (1:200), план раскладки сеток, разрезы 1-1...7-7

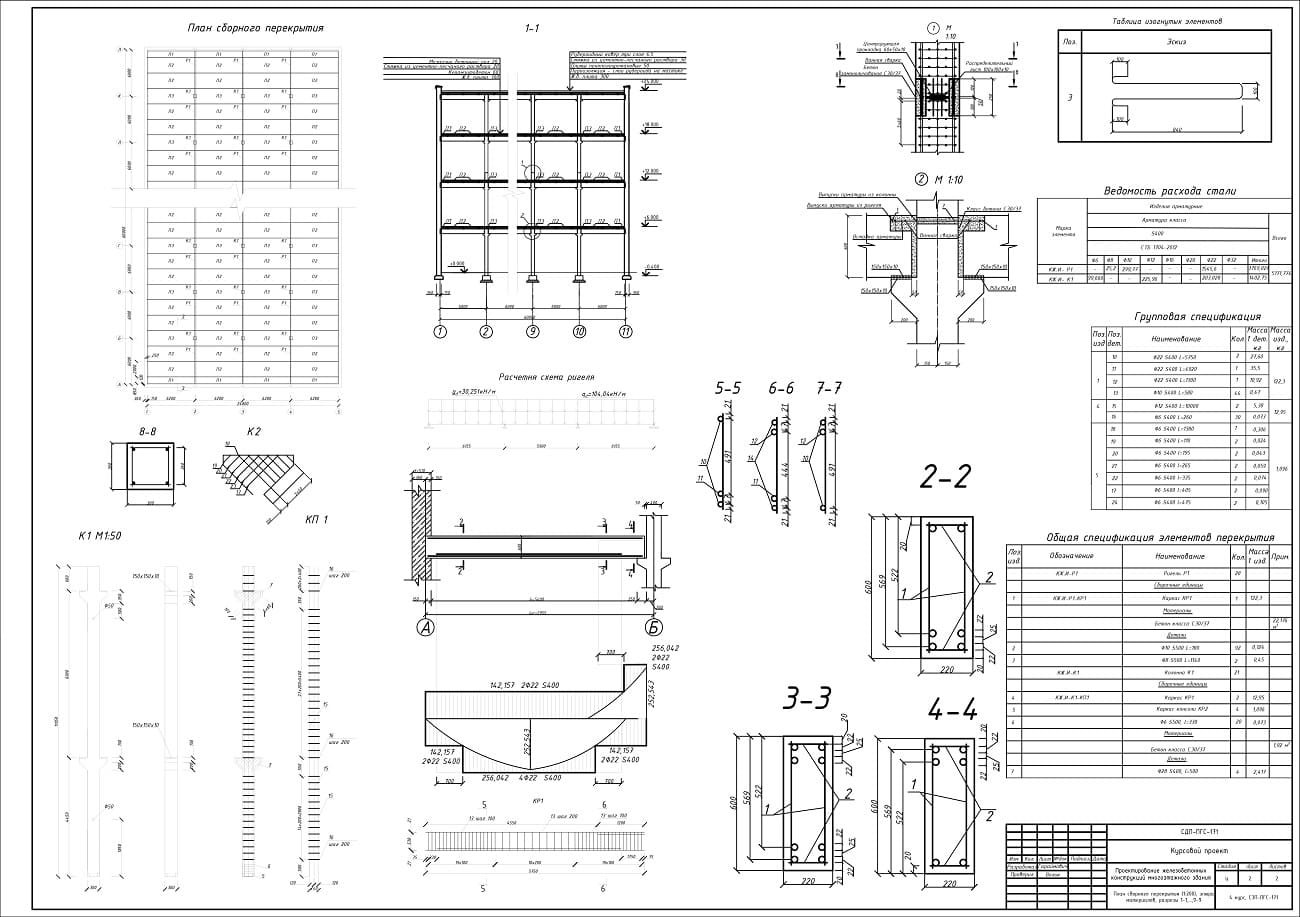

  2. План сборного перекрытия, эпюра материалов, разрезы 1-1,...,9-9
Содержание

1 Компоновка монолитного ребристого перекрытия
1.1    Размещение главных и второстепенных балок в плане
1.2    Назначение толщины плиты

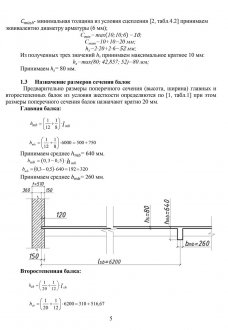

1.3    Назначение размеров сечения балок
2 Расчет арматуры монолитной плиты перекрытия
2.1 Определение воздействий
2.2 Определение расчетных усилий
2.3 Расчет арматуры в изгибаемых элементах прямоугольного сечения
2.4 Подбор арматурных сеток
3 Расчет и конструирование второстепенной балки монолитного перекрытия
3.1 Статический расчет балки с учетом перераспределения усилий и построение  огибающих эпюр изгибающих моментов и поперечных сил
3.2 Расчёт продольной и поперечной арматуры
3.3 Конструирование второстепенной балки
3.4 Расчет прочности по наклонным сечениям
4 Расчет сборного железобетонного перекрытия
4.1 Назначение размеров панели перекрытия
4.2. Проектирование ригеля
4.2.1 Назначение размеров ригеля
4.2.2 Определение расчетных пролетов
4.2.2 Сбор нагрузок
4.2.4 Расчет прочности нормальных сечений
4.2.5 Построение эпюры материалов
4.2.6 Расчет прочности наклонных сечений по поперечной силе
4.3 Расчет колонны первого этажа
4.3.1 Сбор нагрузок
4.3.2 Определение поперечного сечения колонны
4.3.3 Определение моментов первого порядка
4.3.4 Расчет с учетом эффектов второго порядка
4.3.5 Расчет и конструирование продольной арматуры
4.3.6 Расчет и конструирование поперечной арматуры
4.3.7 Конструирование и армирование консоли колонны
Список использованных источников


      Эпюра моментов и поперечных силЭпюры изгибающих моментов от загруженийКомпоновка монолитного ребристого перекрытия

Назначение количества и диаметра стержней

Расчет арматуры монолитной плиты перекрытия Расчет колонны первого этажа Конструирование второстепенной балки
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 72(2)
