Расчет железобетонного междуэтажного перекрытия

930
Max
27 мая 2020
  • 0

Формат файлов: AutoCAD, dwg, Word, doc
Кол-во чертежей: 14
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, Word, doc 52(14)
Расчет железобетонного междуэтажного перекрытия
Курсовой проект

План, вид А

Исходные данные

Здание лабораторного корпуса четырехэтажное с неполным железобетонным каркасом с кирпичными стенами. Расстояние в свету между стенами 15,9 х 24,9 м. Высота этажа 3,6 м. Нормативная нагрузка 5,5 кНм2, в том числе длительная нагрузка 2,6 кНм2. Коэффициент надежности по нагрузке 1,2. Коэффициент надежности по назначению здания n = 1. Плиты многопустотные с круглыми пустотами. Влажность воздуха выше 40%.

Список чертежей курсового проекта
  1. План, сечение 2-2
  2. План, вид А
  3. План
  4. Разрез 1-1
  5. Схема армирования плиты перекрытия П2
  6. Опалубочный чертеж и схема армирования Б1
  7. Опалубочный чертеж и схема армирования Б2
  8. Опалубочный чертеж и схема армирования колонны К1
  9. Арматурный чертеж К1
  10. Стык ригелей у колонны ванной сваркой
  11. Ф1 (вид сбоку), вид В
  12. Опалубочный чертеж и схема армирования фундамента Ф1
  13. Ведомость закладных деталей для плиты П2 и ригелей Б1, Б2
  14. Спецификация арматурных изделий, ведомости расхода стали

Содержание
1. Разбивка балочной клетки и выбор оптимального варианта
1.1 Исходные данные
1.2 Общие положения по разбивке балочной клетки
1.3. Варианты разбивки балочной клетки
1.4. Расчет вариантов
1.4.1. Сбор нагрузок на 1 м2 перекрытия
1.4.2. Расчет первого варианта
1.4.3. Расчет второго варианта
1.5. Сравнение вариантов
2. Расчет предварительно напряженной плиты с круглыми пустотами
2.1. Исходные данные, характеристика материалов и технология изготовления плиты
2.2. Назначение основных размеров плиты
2.3. Расчет по первой группе предельных состояний
2.3.1. Расчет полки плиты на изгиб
2.3.2. Предварительный подбор сечения продольной арматуры
2.3.3. Определение приведенных характеристик сечения
2.3.4. Назначение величины предварительного напряжения арматуры
2.3.5. Определение потерь предварительного напряжения
2.3.6. Проверка прочности бетона в стадии обжатия
2.3.7. Назначение коэффициента точности натяжения арматуры
2.3.8. Проверка принятого сечения предварительно напряженной арматуры
2.3.9. Расчет прочности плиты по сечению, наклонному к продольной оси, по поперечной силе
2.3.10. Проверка прочности по сжатой полосе между наклонными трещинами
2.3.11. Расчет плиты в стадии изготовления
2.4. Расчет по второй группе предельных состояний
2.4.1. Проверка на образование начальных трещин в сжатой зоне при эксплуатационных нагрузках в стадии изготовления
2.4.2. Проверка на образование начальных трещин в растянутой зоне в стадии эксплуатации
2.4.3. Расчет прогиба плиты при отсутствии трещин в растянутой зоне
3. Расчет ригеля перекрытия
3.1. Общие положения
3.2. Исходные данные для расчета
3.3. Сбор нагрузок на погонный метр ригеля
3.4. Определение изгибающих моментов и поперечных сил
3.5. Подбор сечения продольной арматуры
3.6. Расчет прочности ригеля по сечениям, наклонным к продольной оси
3.7. Построение эпюры материалов и определение места обрыва стержней продольной арматуры
4. Расчет колонны
4.1. Общие положения
4.2. Исходные данные
4.3. Определение усилий в средней колонне нижнего этажа
4.4. Предварительный подбор сечения арматуры
4.5. Расчет колонны как внецентренно сжатой стойки
4.6. Расчет консоли колонны
4.7. Стык ригеля у колонны
4.8. Проектирование стыка колонны
5. Расчет фундамента
5.1. Общие сведения
5.2. Определение размеров подошвы, полной высоты и высоты ступеней фундамента
5.3. Расчет арматуры плиты фундамента
5.4. Проверка подошвы фундамента на раскрытие трещин
Библиографический список

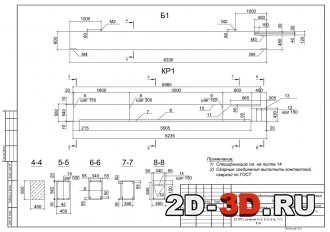

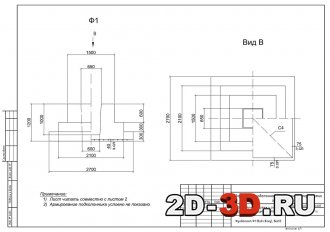

Б1, КР1, сечения 4-4, 5-5, 6-6, 7-7, 8-8 Фундамент Ф1 (вид сбоку), вид В

План План, сечение 2-2

Разрез 1-1 Спецификация арматурных изделий

Эпюры изгибающих моментов в сечениях ригеля Расчет предварительно напряженной плиты Варианты разбивки балочной клетки
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, Word, doc 52(14)
