Конструкции железобетонные. Фундаменты мелкого заложения

218
Ivan.ov
22 апреля 2020
  • 0

Формат файлов: Dwg, AutoCAD
Кол-во чертежей: 24

Конструкции железобетонные. Фундаменты мелкого заложения

Рабочий проект


Схема расположения фундаментов

ОБЩИЕ ДАННЫЕ

  • нормативный вес снегового покрова - 1,5 кПа;

  • нормативное ветровое давление - 0,23 кПа;

  • расчётная температура - минус 25 °С.

Принятые конструктивные решения обеспечивают:

  • уровень ответственности - КС-2 по ГОСТ 27751-2014.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Основанием фундаментов служит ИГЭ-2 глина легкая, полутвердая с расчетными характеристиками (по 2 ГПС): модуль деформации - 20,6 МПа; угол внутреннего трения - 19,7°; удельное сцепление - 41 кПа; удельный вес - 19.3 кН/м2. За относительную отметку 0,000 принята абсолютная отметка 167,30.

Под стойки каркаса здания запроектированы отдельностоящие железобетонные монолитные фундаменты. Размеры фундаментов назначены с учетом размещения закладных деталей, залегания слоев грунтов, прочности основания и материала фундаментов. Под подошвы монолитных фундаментов выполнить подготовку из бетона В3,5 по ГОСТ 26633-2015 толщиной 100 мм.

Доработку грунта днища котлована производить непосредственно перед устройством бетонной подготовки. Не допускается устройство фундаментов на основание из промёрзшего грунта. В процессе строительства исключить возможность замачивания грунта основания фундаментов. Мероприятия по водоотведению выполнять согласно ППР.

Обратную засыпку пазух котлована выполнить песком средней крупности с послойным уплотнением до достижения плотности сухого грунта 1,65 т/м2, при Кcom= 0,95. Толщину слоев назначать по характеристикам уплотняющего оборудования. При расчете были приняты следующие расчётные характеристики (по 2 ГПС) грунта обратной засыпки:угол внутреннего трения - 31,5°; удельное сцепление - 0,5 кПа; удельный вес - 17.1 кН/м2.

Защиту основания фундаментов от атмосферных осадков обеспечить устройством отмостки по периметру здания шириной 1000 мм.

Мероприятия по укладке и уходу за бетоном, порядок и сроки их проведения, контроль за их выполнением и сроки распалубки конструкций выполнять согласно ППР. Бетонные работы производить в соответствии с СП 70.13330.2012 "Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87".

Для неоговоренных соединений стержней использовать вязальную проволоку.

Расчет элементов конструкций выполнены согласно СП 63.13330.2012 "Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003", Пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003), СП 22.13330.2016 "Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*". Величины и характер распределения климатических нагрузок и нагрузок от складируемых материалов приняты по СП 20.13330.2016 "Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*" и заданию на проектирование.


ЗАЩИТА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ОТ КОРРОЗИИ И БИОПОВРЕЖДЕНИЙ

Антикоррозионная защита бетона предусмотрена обмазочной гидроизоляцией. Защита стальной арматуры от коррозии обеспечивается соблюдением необходимой толщины защитных слоев бетона.


Список чертежей проекта

  1. Общие данные
  2. Схема расположения фундаментов, цоколя и подпорной стены. Спецификация фундаментов
  3. Схема расположения болтов закладных деталей
  4. Фундамент монолитный Фм1. План, спецификация элементов
  5. Фундамент монолитный Фм1. Разрез 1 - 1 с листа 4, сетка "С1"
  6. Фундамент монолитный Фм2. План, спецификация элементов
  7. Фундамент монолитный Фм2. Разрез 1 - 1 с листа 6, сетка "С2"
  8. Фундамент монолитный Фм3. План, спецификация элементов
  9. Фундамент монолитный Фм3. Разрез 1 - 1 с листа 8, сетка "С3"
  10. Фундамент монолитный Фм4. План, спецификация элементов
  11. Фундамент монолитный Фм4. Разрез 1 - 1 с листа 10, сетка "С4"
  12. Фундамент монолитный Фм5. План, спецификация элементов
  13. Фундамент монолитный Фм5. Разрез 1 - 1 с листа 12, сетка "С5"
  14. Фундамент монолитный Фм6. План, спецификация элементов
  15. Фундамент монолитный Фм6. Разрез 1 - 1 с листа 14, сетка "С6"
  16. Фундамент монолитный Фм7. План, спецификация элементов
  17. Фундамент монолитный Фм7. Разрез 1 - 1 с листа 16, сетка "С7"
  18. Фундамент монолитный Фм8. План, спецификация элементов, сетка "С8"
  19. Фундамент монолитный Фм8. Разрезы 1 - 1 и 2 - 2 с листа 18
  20. Фундамент монолитный Фм9. План, спецификация элементов, сетка "С8"
  21. Фундамент монолитный Фм9. Разрезы 1 - 1 и 2 - 2 с листа 20
  22. Закладные детали Зд1 ... Зд3
  23. Разрезы 1 - 1, 2 - 2 с листа 2. Узлы 1, 2 с листа 2. Спецификация изделий и материалов цоколя и подпорной стены
  24. Детали устройства пола

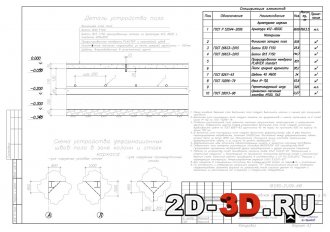

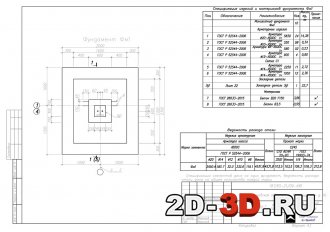

Деталь устройства пола  Фундамент Ф1

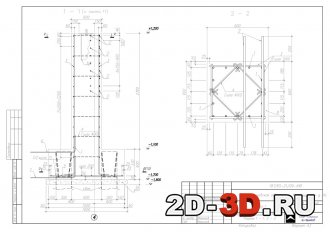

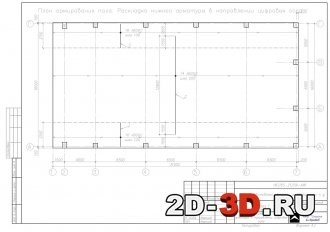

План армирования пола  Ростверк монолитный

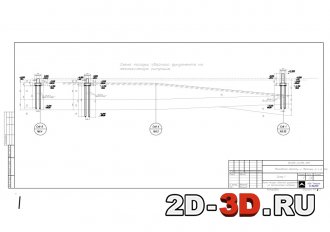

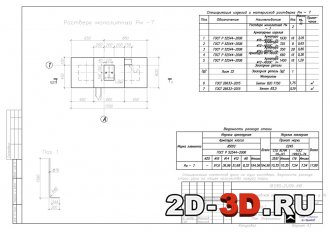

Ростверк монолитный Рм7 Схема посадки свайного фундамента

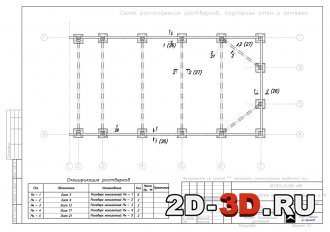

Схема расположения ростверков
Тип проекта Рабочий проект Кол-во листов (чертежей)
Формат Dwg, AutoCAD 24
