Проектирование фундаментов под одноэтажное каркасное здание

3 463
rihhansu
24 марта 2016
  • 100

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 2
Теги: 1 этаж Фундаменты
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 43 (2)
Проектирование фундаментов под одноэтажное каркасное здание
Курсовой проект

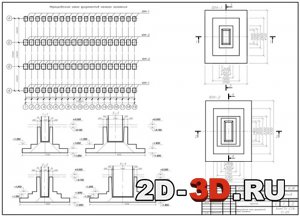

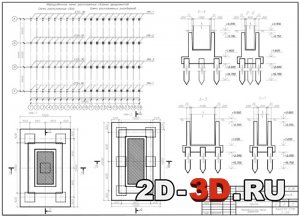

Маркировочная схема свайных фундаментовМаркировочная схема фундаментов мелкого заложения

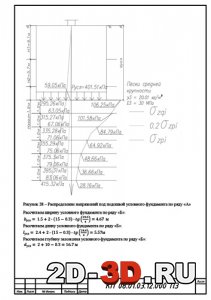

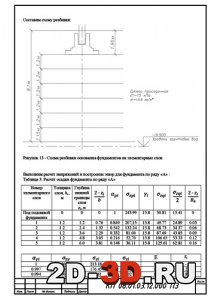

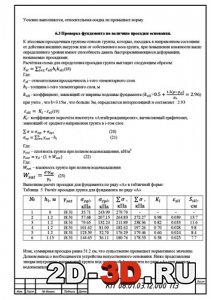

Схема разбивки основания фундаментов на элементарные слоиПроверка фундамента по величине просадки основанияРаспределение напряжений под подошвой условного фундамента по ряду А



 Список чертежей: маркировочная схема фундаментов мелкого заложения, маркировочная схема свайных фундаментов.

Тип здания: промышленное, одноэтажное, трёхпролётное, бесподвальное (полы по грунту, температура в помещении 50С) с железобетонным каркасом.
Размеры здания:
72 х 108 см, сетка колонн 6 х 24 м, сечение колонн по ряду «А» (крайний ряд).
50 х 100 см, по ряду «Б» (средний ряд) 50 х 140 см, высота здания – 10.2 м.
Нагрузки на фундаменты:
ряд «А»: No= 2690кН, Mo= 56кНм, Qo= 25кН
ряд «Б»: No= 3500кН, Mo= 0кНм, Qo= 0кН.
Разработано два варианта фундамента: фундамент мелкого заложения и свайный фундамент. Произведено сравнение их технико-экономических показателей.
На основании технико-экономического сравнения можно сделать вывод, что устройство свайного фундамента экономичнее на 78.4%, чем устройство фундамента мелкого заложения, это обусловлено мощным напластованием просадочного грунта, не подходящего для передачи нагрузки от проектируемого здания и, вследствие, устройстве искусственного основания из грунтовых свай.  Для устройства принимаем свайный фундамент.

 Содержание пояснительной записки
1. Исходные данные
2. Определение инженерно-геологической ситуации и физико-механических свойств грунта
2.1. Составление таблицы физико-механических свойств грунта
Часть 1. Проектирование фундаментов мелкого заложения стаканного типа
3. Определение глубины заложения фундамента
3.1. Определение глубины заложения по климатическому фактору
3.2. Определение глубины заложения по инженерно-геологическому и гидрологическому факторам
3.3. Определение глубины заложения по конструктивным особенностям проектируемого здания
4. Определение предварительных размеров подошвы фундамента методом последовательных приближений
5. Конструирование фундамента
6. Проверка правильности подбора размеров подошвы фундамента
6.1. Проверка по предельному давлению подошвы фундамента на основание
6.2. Проверка фундамента по величине осадки основания
6.3. Проверка фундамента по величине просадки основания
6.4. Расчёт искусственного основания
Часть 2. Проектирование свайного фундамента
7. Определение глубины заложения ростверка
7.1. Определение глубины заложения ростверка по климатическому фактору
7.2. Определение глубины заложения ростверка по инженерно-геологическому и гидрологическому факторам
7.3. Определение глубины заложения ростверка по конструктивным особенностям
8. Определение типа и длины сваи
8.1. Выбор несущего слоя для опирания свай
9. Определение несущей способности сваи
10. Конструирование ростверка
10.1. Определение количества свай в свайном кусте
10.2. Конструирование ростверка
11. Расчёт свайного фундамента по несущей способности
12. Расчёт свайного фундамента по деформациям
13. Расчёт технико-экономических показателей устройства фундаментов под проектируемое здание
Заключение
Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 43 (2)
