Расчет плиты из сборного и монолитного железобетона

1 642
963852741
27 сентября 2019
  • 0

Формат файлов: dwg, AutoCAd, docx, Word
Кол-во чертежей: 2
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg, AutoCAd, docx, Word 37
Проектирование плиты из сборного и монолитного железобетона

Курсовой проект

Многоэтажное производственное здание

Монтажная схема перекрытия из сборного железобетонна  Из монолитного железобетона

Список чертежей:

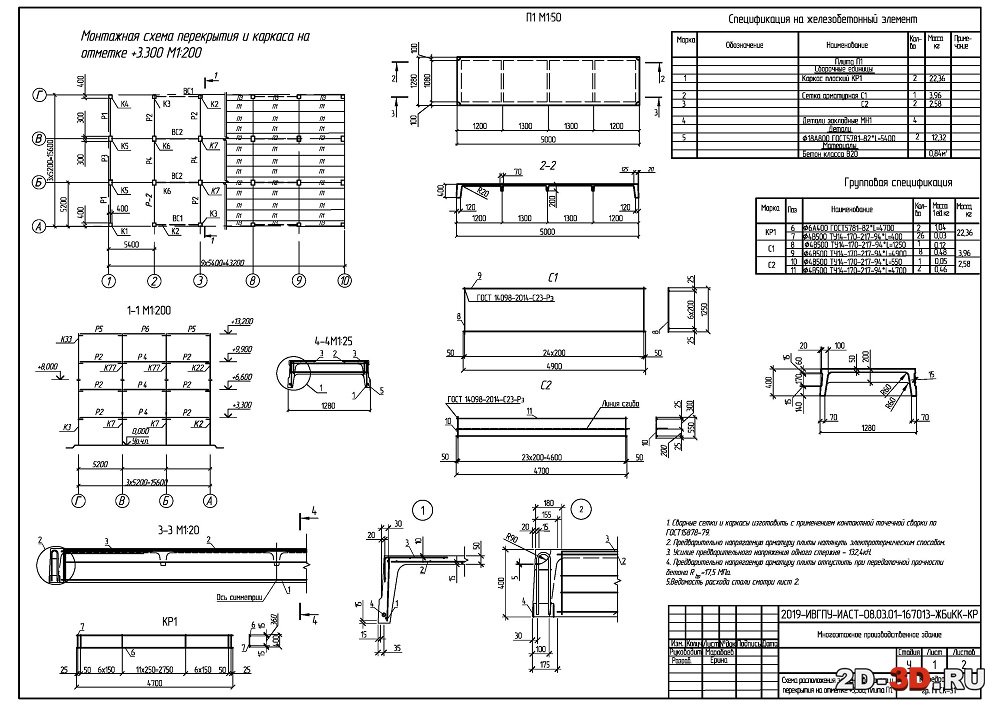

Монтажная схема перекрытия и каркаса на отметке +3.300 М1:200

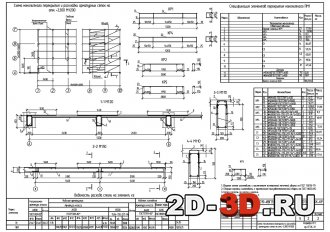

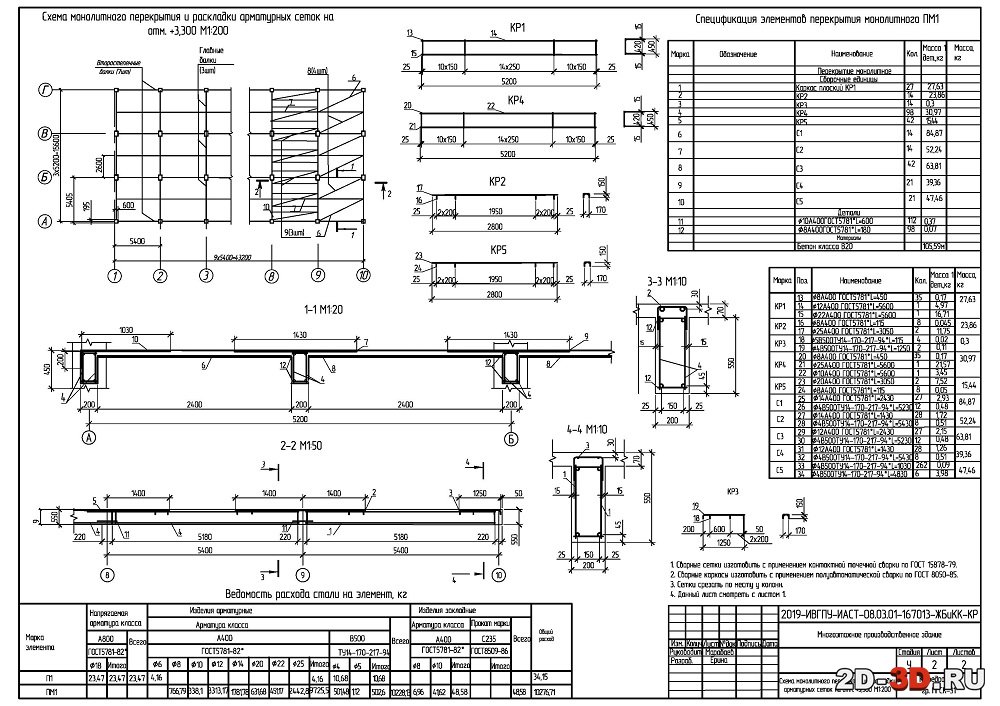

Схема монолитного перекрытия и раскладки арматурных сеток на отм. +3,300 М1:200

П1 М1:50, разрезы, узлы.


Вариант из монолитного газобетона  Проектирование плиты перекрытия  Расчет второстепенных балок

Расчет монолитной плиты  Расчет панелей на трещины  Сборный железобетон расчет


Содержание  проекта

Вариант из сборного железобетона

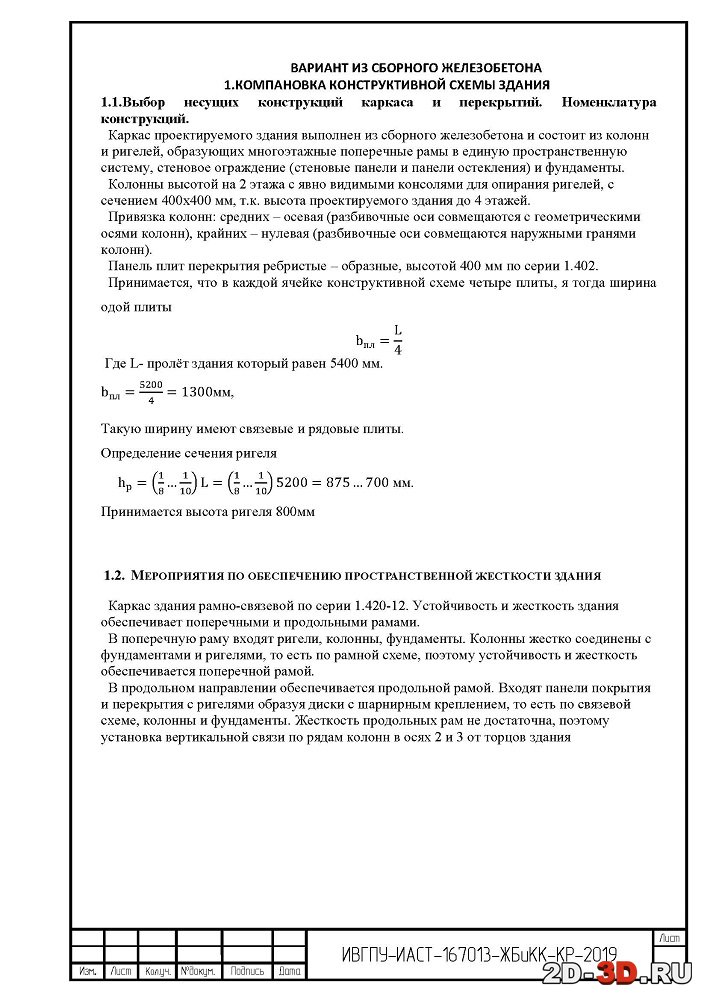

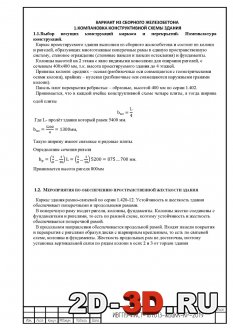

1. Компоновка конструктивной схемы здания

1.1. Выбор несущих конструкций каркаса

1.2 Мероприятия по обеспечению жесткости и устойчивости каркаса

2 Проектирование плит перекрытия

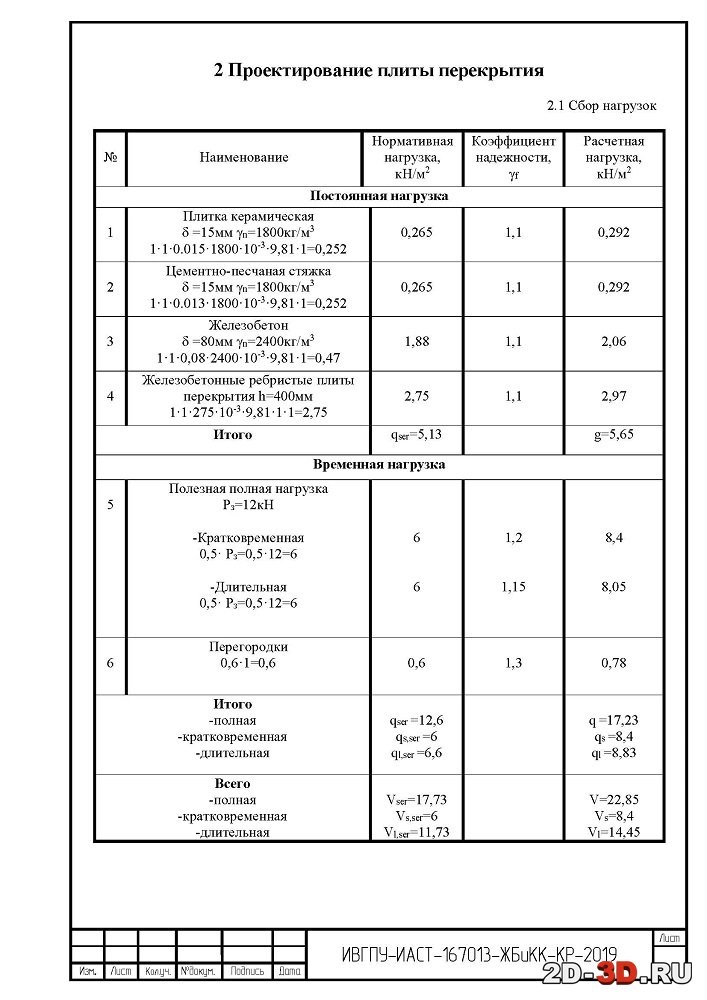

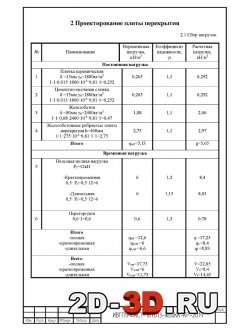

2.1 Сбор нагрузок. Расчетная схема продольных ребер. Определение усилий

2.2 Расчет продольных ребер по прочности по нормальным сечениям

2.3 Расчет продольных ребер по прочности по наклонным сечениям

2.4 Расчет по прочности полки плиты

2.5 Расчет по 2-ой группе продольных состояний

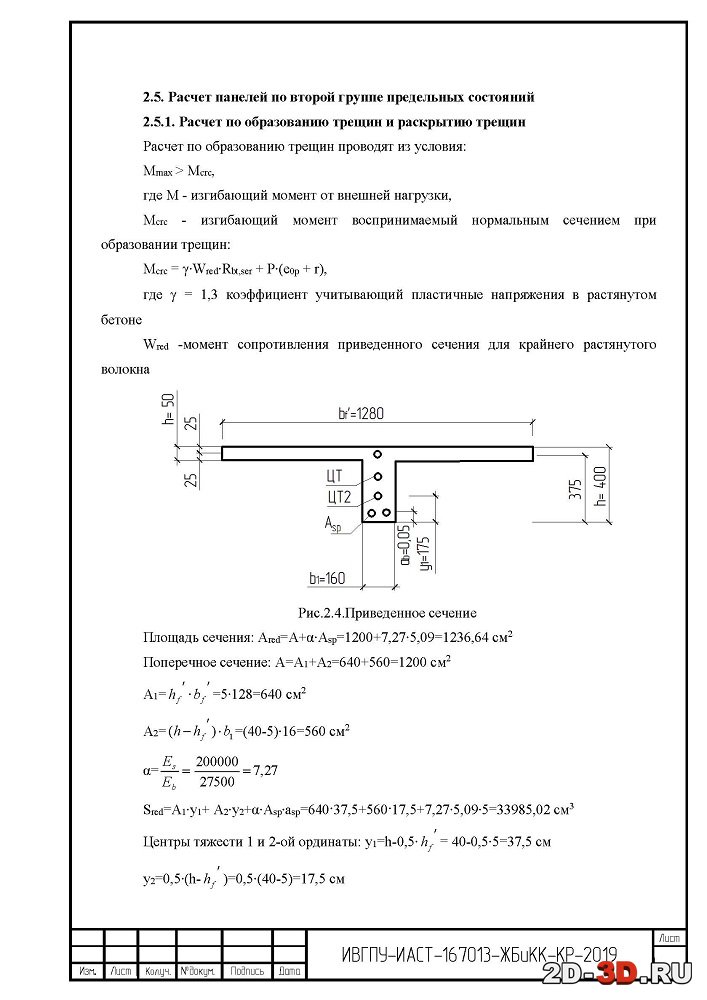

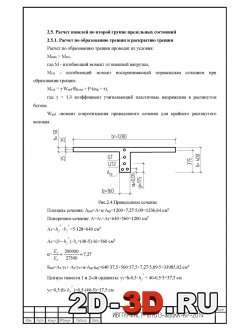

2.5.1 Расчет по образованию и раскрытию трещин

2.5.2 Расчет от прогиба

Вариант из монолитного железобетона

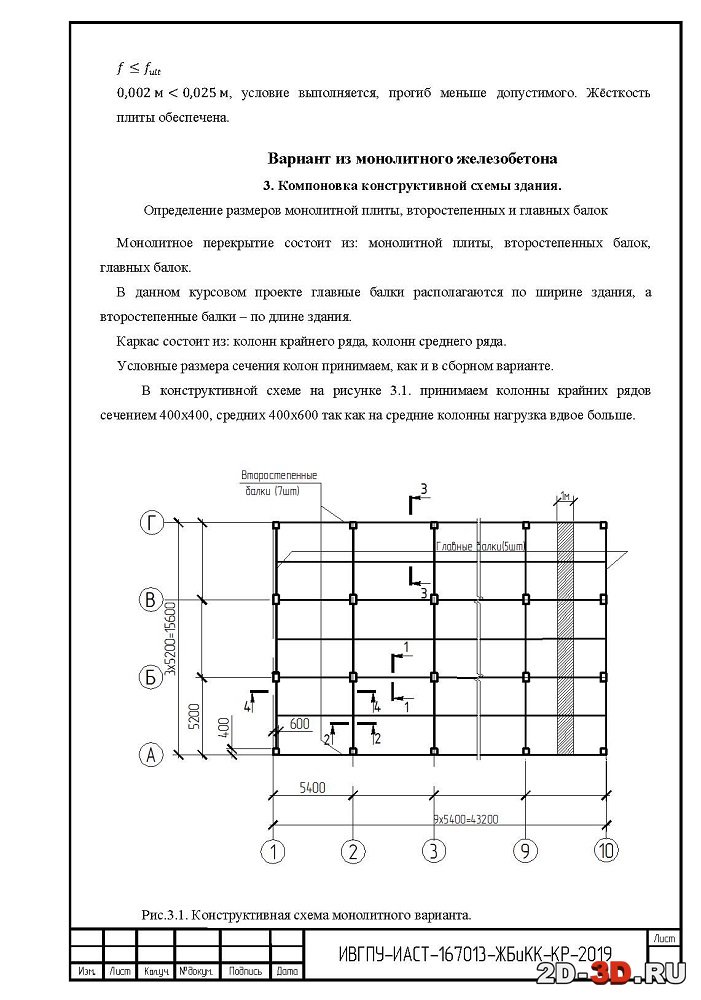

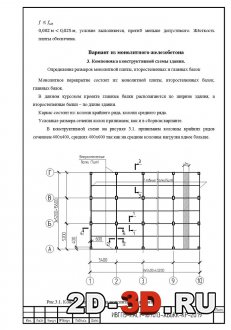

3. Компоновка конструктивной схемы здания. Определение размеров монолитной плиты второстепенных и главных балок

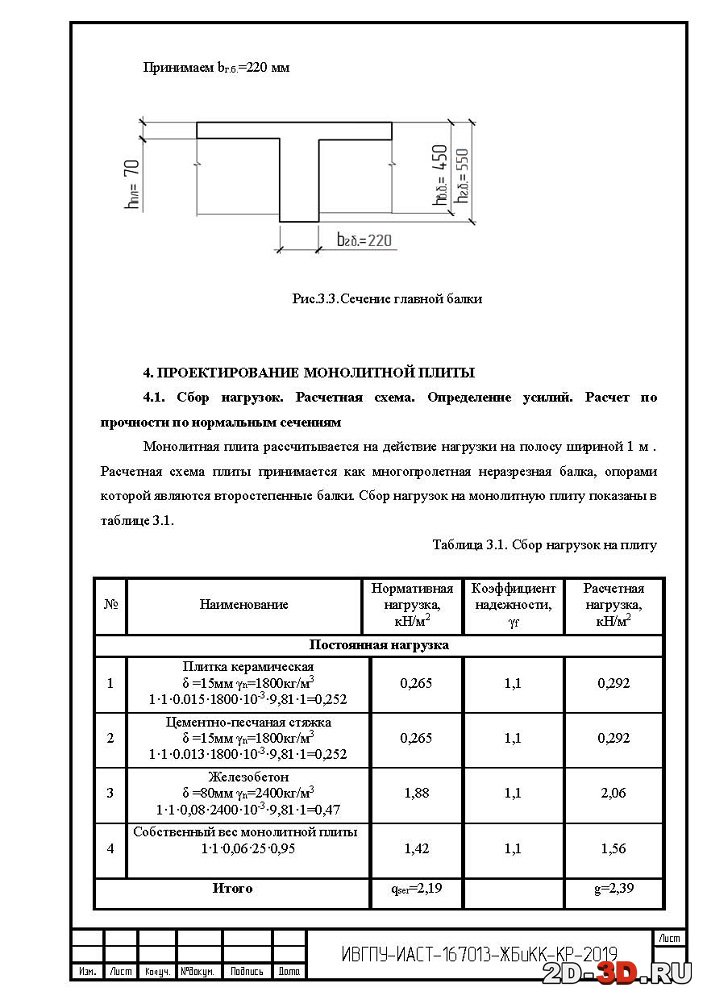

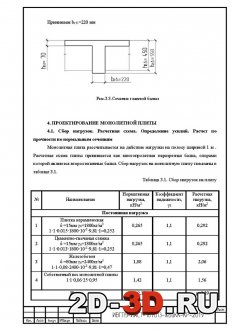

4. Проектирование монолитной плиты

4.1 Сбор нагрузок. Расчетная схема, определение изгибающих моментов

4.2 Расчет по прочности по нормальным сечениям

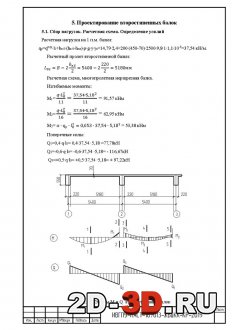

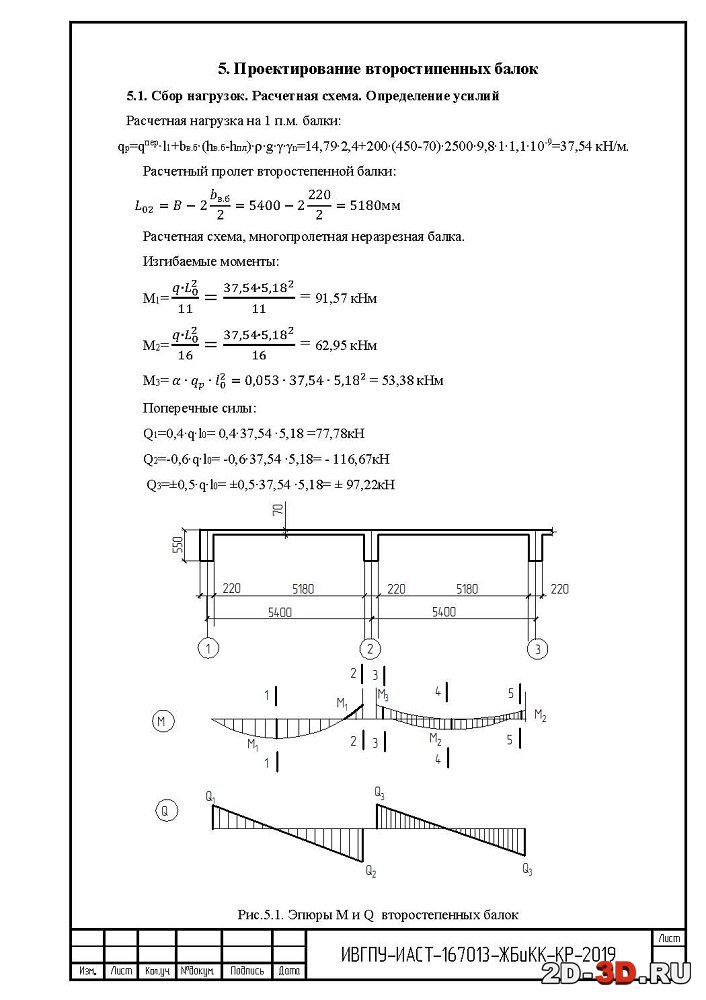

5. Проектирование второстепенных балок

5.1 Сбор нагрузок. Расчетная схема. Определение усилий

5.2 Расчет по прочности по нормальным сечениям

5.3 Расчет по прочности по наклонным сечениям. Конструирование каркасов

Библиографический список


Многоэтажное производственное здание

Каркас проектируемого здания выполнен из сборного железобетона и состоит из колонн и ригелей, образующих многоэтажные поперечные рамы в единую пространственную систему, стеновое ограждение (стеновые панели и панели остекления) и фундаменты.


Графическая часть: 2 листа

Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg, AutoCAd, docx, Word 37
