Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 2
Теги: СФУ Фундаменты
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
.dwg AutoCAD, .docx Word |
24 (2) |
Проектирование столбчатого фундамента под колонну промышленного здания г. Красноярск
Учебный проект по дисциплине ”Основания и фундаменты” с расчетами в Word и чертежами в редактируемом формате .dwg AutoCAD
В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD.
Исходные данные для проектирования:
1. Район строительства: г. Красноярск.
2. Комбинации нагрузок приведены к обрезу для расчета по несущей способности
3. Колонна сечением 500×800 мм.
4. Размер α (от оси колонны до оси наружной стены) принять 0,55 м.
5. Грунтовые условия заданы колонкой
6. Уровень подземных вод dw = -5,0 м.

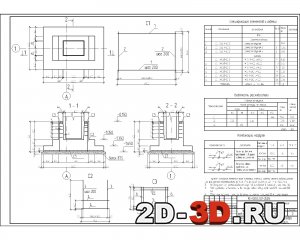

Список чертежей:1. План фундамента, разрезы, арматурные сетки, спецификация элементов и изделий, ведомость расхода стали.
2. План фундамента, разрезы, арматурные сетки, план свайного куста, инженерно-геологический разрез, ведомость расхода стали.
Содержание расчетно-пояснительной записки:Исходные данные
Анализ и оценка инженерно-геологических условий
I. Проектирование фундамента неглубокого заложения
1. Выбор глубины заложения фундамента
2. Определение предварительных размеров фундамента и расчетного сопротивления
3. Приведение нагрузок к подошве фундамента

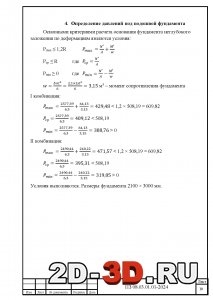

4. Определение давлений под подошвой фундамента
5. Расчет осадки фундамента и проверка условия по деформациям
6. Конструирование и расчет столбчатого фундамента
II. Проектирование свайного фундамента из забивных свай
8. Выбор высоты ростверка и длины свай
9. Определение несущей способности свай, количество свай и их размещение в фундаменте
10. Приведение нагрузок к подошве ростверка
11. Проверка свай по несущей способности
12. Конструирование и расчет свайного фундамента
13. Подбор сваебойного молота и назначение отказа
Библиографический список
