Расчёт фундаментов мелкого заложения и свайных фундаментов
Курсовой проект
Ситуационный план, геологические разрезы, фрагменты планов фундаментов ФМЗ-1, СФ-1, сетки, каркасыПланы ФМЗ и СФ, разрезы, опалубочные и арматурные чертежи, спецификация, ТЭП, ведомость
Задание на проектированиеОценка инженерно-геологических условий площадки строительстваИнженерно-геологические разрезы
Список чертежей:
  1. Ситуационный план, геологические разрезы, фрагменты планов фундаментов ФМЗ-1, СФ-1, сетки, каркасы

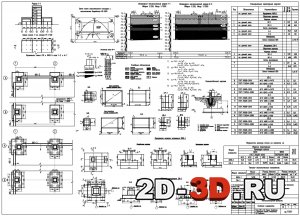

  2. Планы ФМЗ и СФ, разрезы, опалубочные и арматурные чертежи, спецификация, ТЭП, ведомость
Целью данного курсового проекта является: для заданных конструкций здания и грунтовых условий площадки строительства на основании вариантного подхода запроектировать (рассчитать, сконструировать и вычислить) оптимальный тип фундаментов в двух расчетных сечениях. Под вариантным подходом подразумевается выбор двух типов фундаментов (фундамент мелкого заложения ФМЗ или свайный фундамент СФ), приемлемых в заданных грунтовых условиях, определение их основных параметров (габариты, число свай в кусте и т.д.) и технико-экономическое сравнение с выявлением наиболее оптимального варианта.
Первый этап – горизонтальная привязка – контур здания в масштабе наносится на инженерно-картографический план стройплощадки таким образом, чтобы выработки, обозначенные на плане, находились по возможности внутри контура здания или вблизи от него.
Второй этап – вертикальная привязка – определение: планировочных отметок узлов строительной площадки, “черных” и “красных” отметок углов здания и “нулевой” отметки здания, соответствующей уровню чистого пола 1-го этажа.
Природный рельеф строительной площадки с размерами в плане ABxAD=180,00х100,00 м (рис.1) имеет уклон, абсолютные отметки от уровня Балтийского моря колеблются от 75,0 до 76,0 м. Принимаем решение выровнять существующий природный рельеф сглаживанием путем срезки возвышенностей площадки.
Абсолютную отметку планировочной поверхности принимаем равной 75,50 м. Абсолютную отметку ±0,000, соответствующую уровню чистого пола 1-го этажа проектируемого здания, назначаем:
75,50+0,15=75,65 м.
 Конструктивно-компоновочный чертежРасчет осадки методом послойного суммированияРисунок к расчету прочности плитной части на продавливание

Содержание пояснительной записки
Введение
Задание на проектирование
2.Оценка инженерно-геологических условий площадки строительства
2.1. Общие положения
2.2.Классификация грунтов
3. Построение инженерно-геологических разрезов
4.2. Определение высоты фундамента
4.2.1. Определение высоты фундамента по конструктивным требованиям
4.2.2. Определение расчётной высоты фундамента
4.3. Определение глубины заложения фундамента
4.4. Определение размеров подошвы фундамента
4.5. Вычисление вероятной осадки фундамента
4.6. Расчет тела фундамента
4.6.1. Конструирование фундамента
4.6.3. Определение площади сечения арматуры плитной части фундамента
4.6.4. Расчет подколонника фундамента
5. Расчет свайного фундамента
5.1. Общие положения
5.2. Определение несущей способности одиночной висячей сваи
5.3. Конструирование ростверка
5.4. Вычисление вероятной осадки свайного фундамента
5.5. Расчет тела ростверка свайного фундамента
5.5.1. Расчет прочности ростверка на продавливание колонной
 5.5.2.Расчет прочности ростверка по поперечной силе
5.5.3. Расчет подколонника ростверка
Список литературы



Схема армирования подошвыРасчет подколонника фундаментаКонструирование ростверка свайного фундамента
Вычисление вероятной осадки свайного фундаментаПлан свайного кустаРасчет подколонника ростверка

Казанский государственный архитектурно-строительный университет КГАСУ
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 38 (2)
