Рекламная установка с щитом под баннер размером 7х12 метров

12 881
Max
14 февраля 2019
  • 100

Формат файлов: AutoCAD
Кол-во чертежей: 24
Теги: Рабочие чертежи
Категории: Чертежи проекты / Рекламные конструкции, щиты, световые буквы

Рекламный щит под баннер размером 7х12 метров.

Архитектурно-строительные чертежи

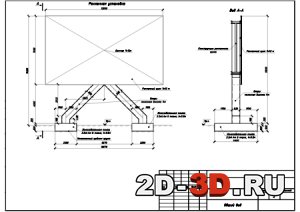

Чертежи щита под баннер размером 7х12 метров Альтернативный вариант рекламной установки с  щитом под баннер размером 7х12 метров

Опора тип 1 Опора тип 2

Фундамент тип 1 Фундамент тип 2

Рекламный щит Ферма

В архиве 2 комплекта чертежей с разными типами опор. Высота опоры 4 метра.

Ведомость рабочих чертежей основного комплекта марки АС:

  1. Общие данные
  2. Общий вид
  3. Щит
  4. Опора
  5. Ферма
  6. Спецификация элементов фермы
  7. Фундамент



Климатические условия:

- нормативное значение веса снегового покрова (III район) - 1.13 kH/m2;

- нормативное значение ветрового давления (I район) - 0,23 kH/m2;




Изготовление и монтаж конструкций вести в соответствии с требованиями СНиП III-18-75 "Металлические конструкции. Правила производства и приемки работ", СНиП 3.03.01-87 "Несущие и ограждающие конструкции", стандарта предприятия на изготовление металлических конструкций и настоящего проекта.

Для изготовления металлоконструкций применена сталь класса С245. Допускается производить замену стали на другую в соответствии с СНиП II-23-81* "Стальные конструкции.



Все металлоконструкции должны быть защищены от коррозии в соответствии с требованиями СНиП 2.03.11-85 "Защита строительных конструкций от коррозии".

Катеты всех сварных швов по наименьшей толщине соединяемых деталей. Материалы для сварки применять в соответствии с табл.55 СНиП II-23-81* "Стальные конструкции. Нормы проектирования".



Чертежи выполнены в AutoCAD, dwg формат.


Дополнительные чертежи рекламных щитов.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD (24)
