Проектирование навеса (металлический каркас)
Рабочий проект с чертежами в редактируемом формате .dwg AutoCAD
Схема расположения ферм, связей и распорок по верхним поясам ферм. СеченияСхема расположения фундаментов Фм1
Узлы, СеченияПлан прогонов
План кровлиГоризонтальная и вертикальная связь.Сечение
План на отм. +0.000Общие данные

Рабочий проект марки КР.
Конструкция данного навеса представляет собой металлический каркас 22.9 м Х 25.2 м с несущими стропильными фермами опираемыми на стойки. Поверх стропильных ферм устраиваются прогоны конструкции кровли. Жесткость ферм в горизонтальном направлении обеспечивается горизонтальными связями, вертикальными связями и распорками.
Фундаменты - монолитные ж/б столбчатые 900х900х1000(h).
Класс ответственности сооружения - II.
Металлические конструкции окрасить эмалью ПФ-115 (ГОСТ 6465-76*) по слою грунта ГФ 021 (ГОСТ 25129-82*).

Строительные конструкции здания разработаны для следующих условий:
- Климатический район строительства - IV-Г;
- Нормативная ветровая нагрузка - 38 кгс/м²;
- Сейсмичность участка строительства - 7 баллов;
- Расчетная сейсмичность - 8 баллов;
Металлоконструкции запроектированы и рассчитаны на восприятие:
- постоянных нагрузок;
- временных нагрузок;
- расчетной сейсмичности площадки строительства - 7 баллов.
Расчетная температура наружного воздуха выше "минус" 30.
Примененный металлопрокат соответствует рекомендациям по применению
сокращенного сортамента металлопроката в строительных конструкциях.
Металлические конструкции запроектированы в соответствии с требованиями:
- КМК 2.01.07-96 "Нагрузки и воздействия";
- КМК 2.03.05-97 "Стальные конструкции";
- КМК 2.01.03-96 "Строительство в сейсмических районах";
- КМК 2.03.11-96 "Защита строительных конструкций от коррозии".

Список чертежей:

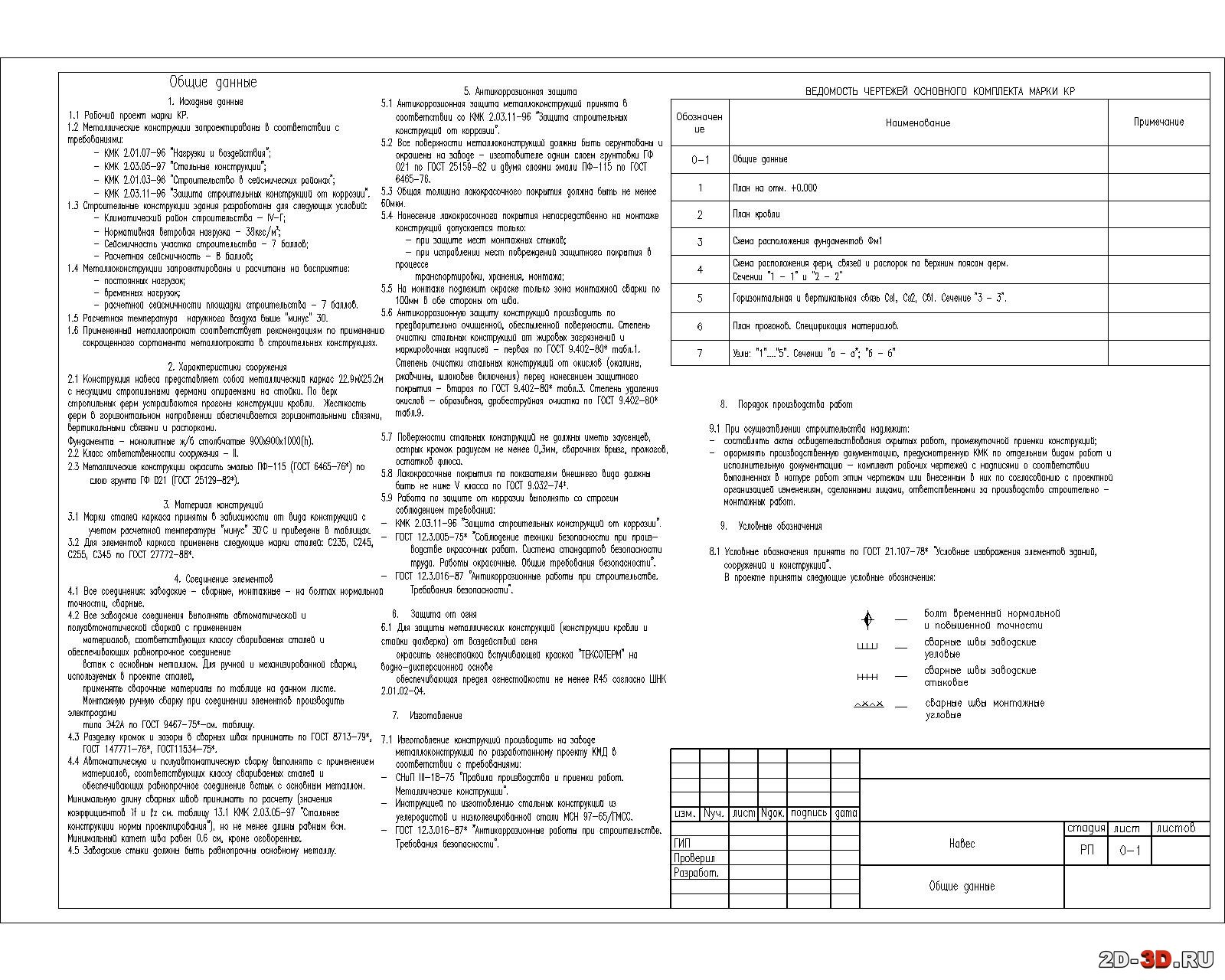

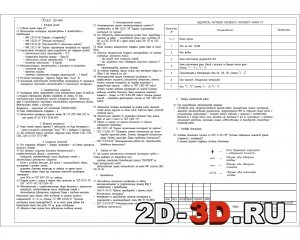

1. Общие данные;

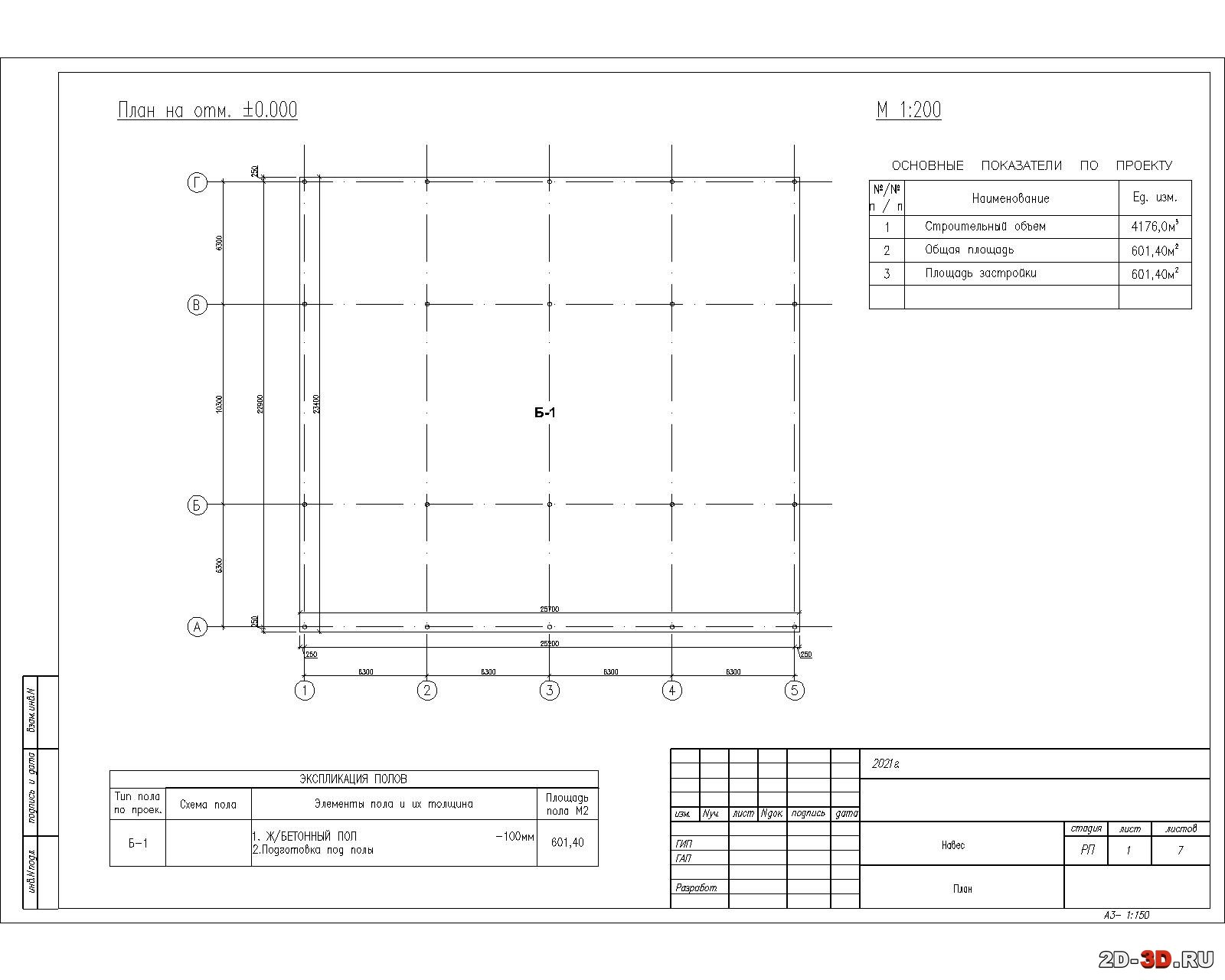

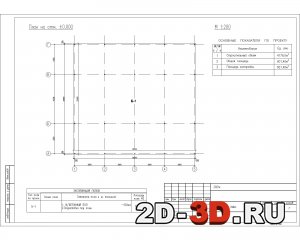

2. План на отм. +0.000;

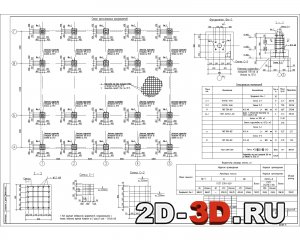

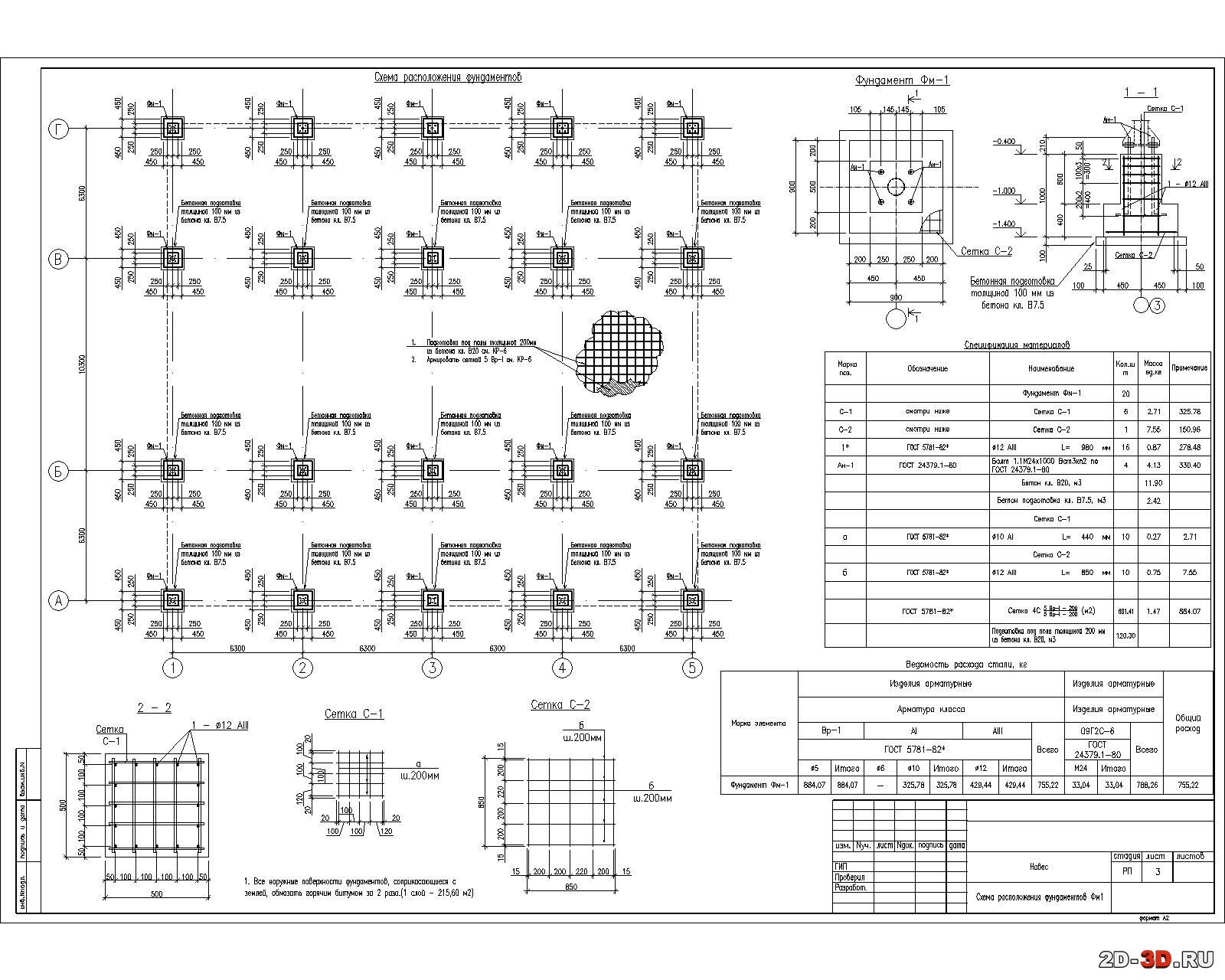

3. Схема расположения фундаментов Фм1;

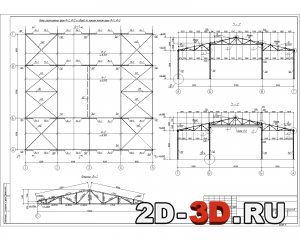

4. Схема расположения ферм, связей и распорок по верхним поясам ферм. Сечения "1-1" и "2-2";

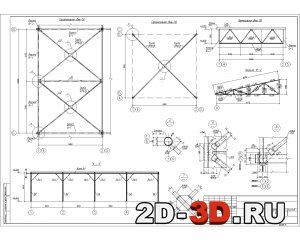

5. Горизонтальная и вертикальная связь Сs1, Сs2, СВ1. Сечение "3-3";

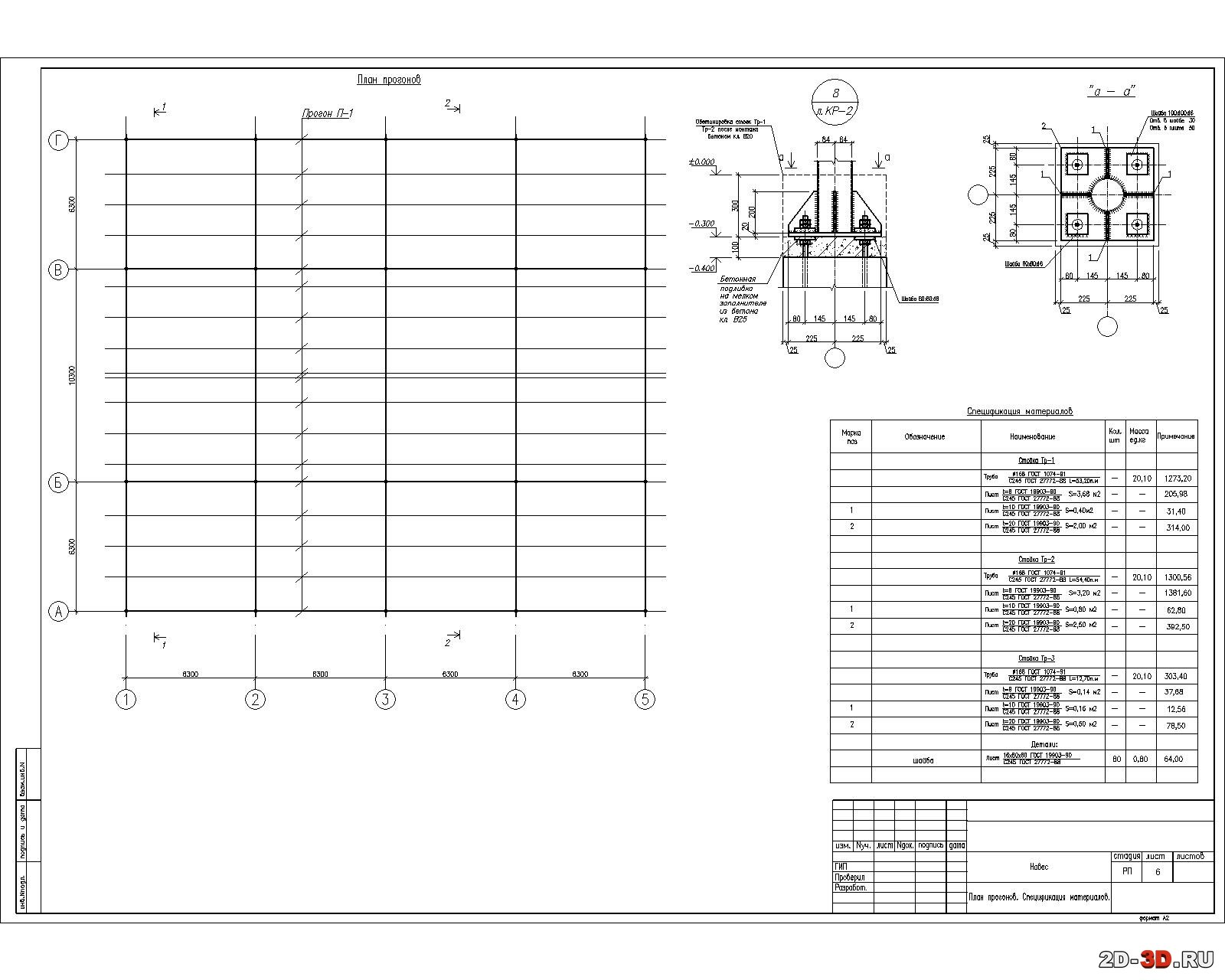

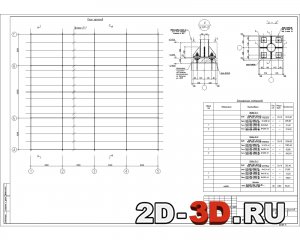

6. План прогонов. Спецификация материалов;

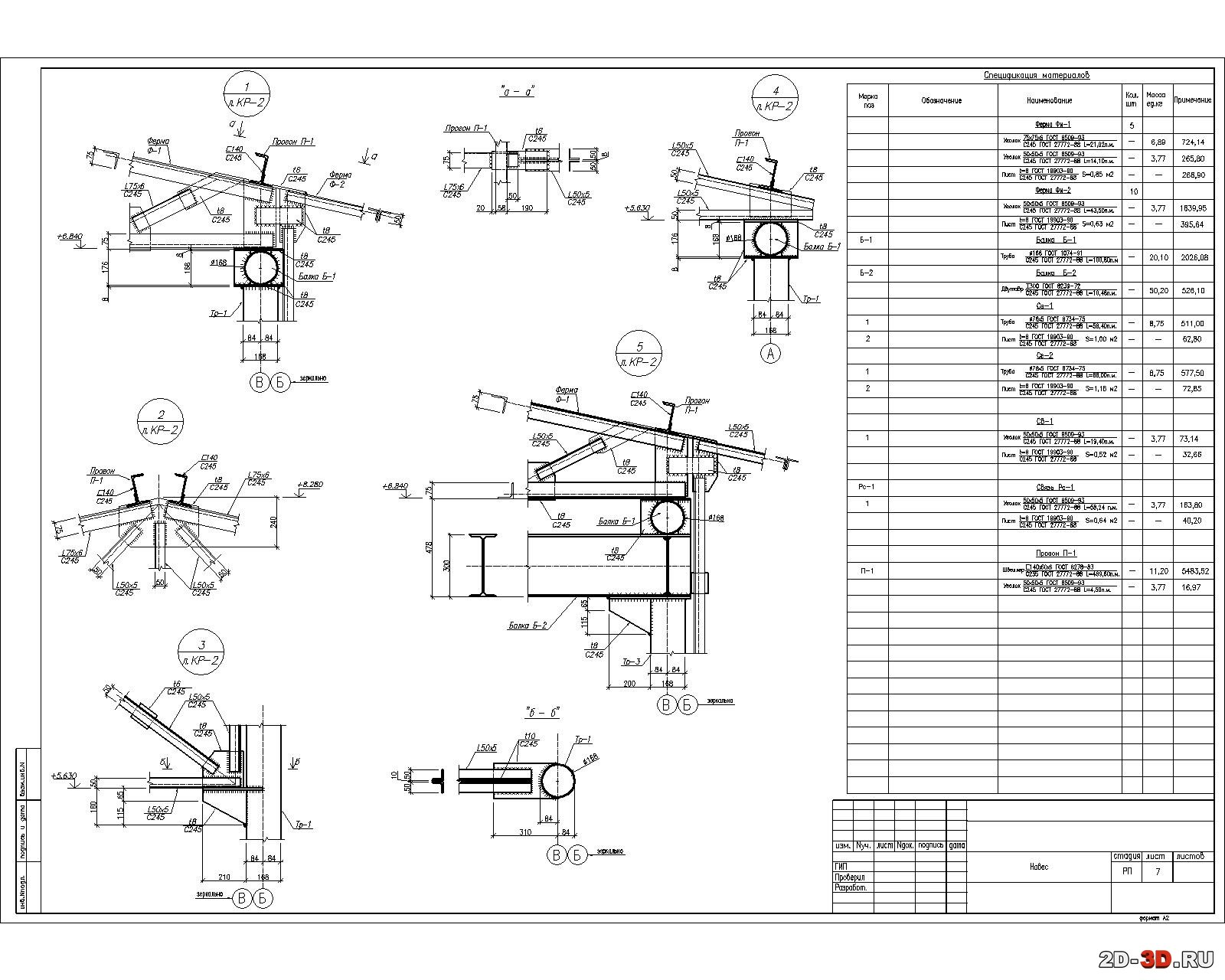

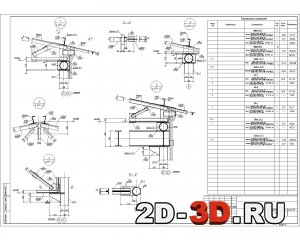

7. Узлы, Сечения "а-а"; "б-б";

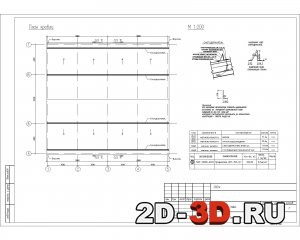

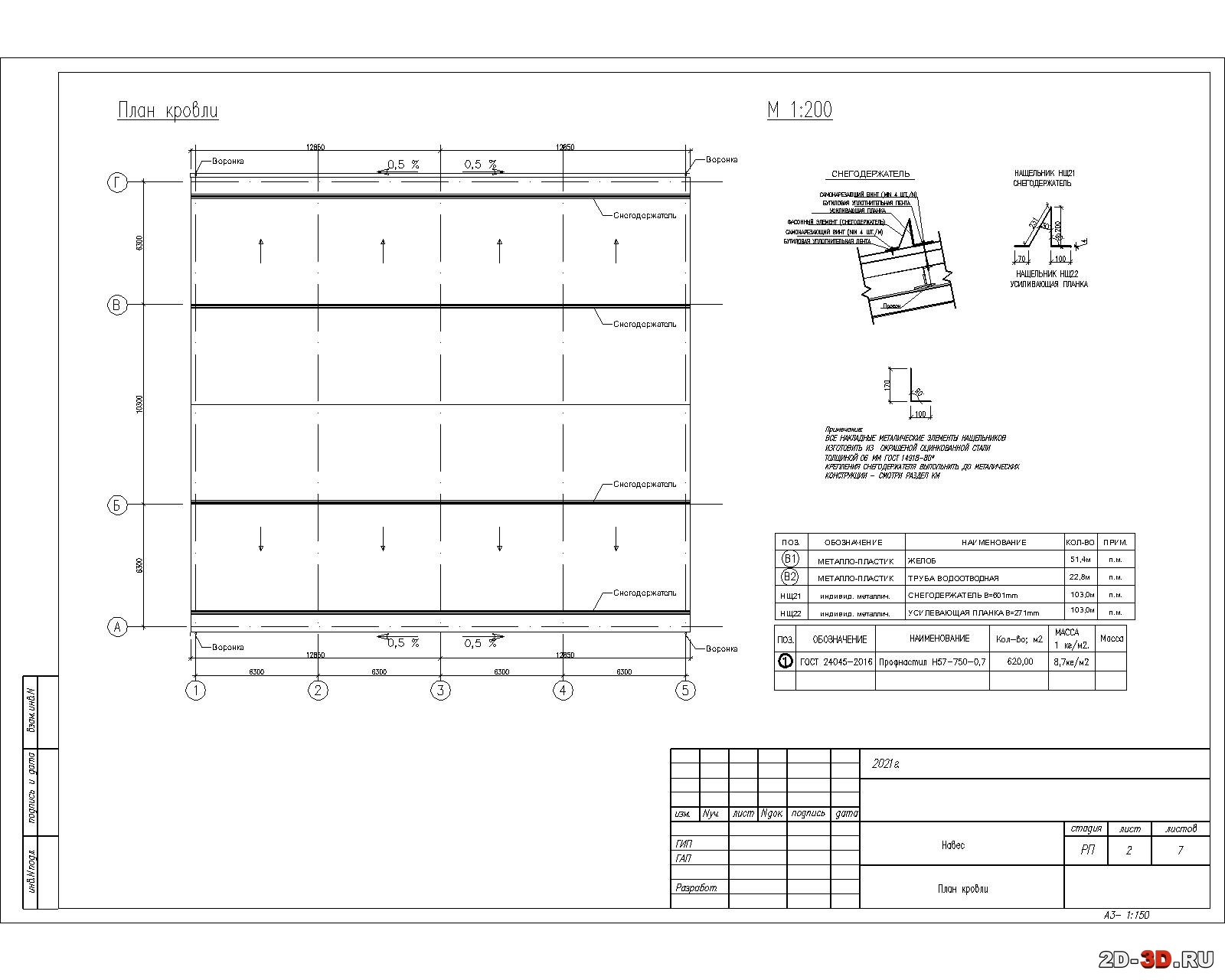

8. План кровли.
