Приспособление для сверления отверстий диаметром 10 мм

3 081
Max
17 ноября 2018
  • 0

Формат файлов: cdw, Компас-3D, docx, Word
Кол-во чертежей: 1
Категории: Чертежи проекты / Инструмент
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word 14 (1)

Приспособление для сверления отверстий диаметром 10 мм

Оснастка

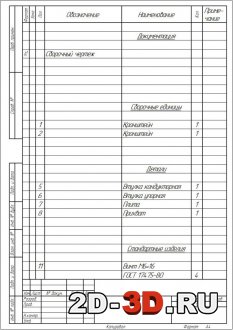

Приспособление для сверления отверстий диаметром 10 мм  Спецификация

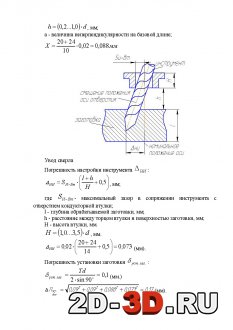

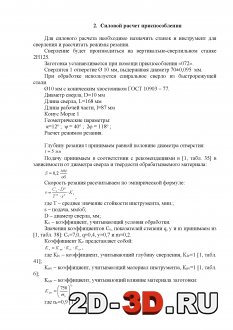

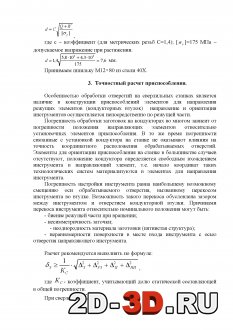

Расчет погрешности установки заготовки  Силовой расчет приспособления  Точностной расчет оснастки


В состав работы входит чертёж оснастки для сверления отверстий диаметром 10 мм


Содержание описательно-расчётной части:

  • Введение
  • Описание принципа работы приспособления.
  • Силовой расчет приспособления.
  • Точностный расчет приспособления.
  • Расчет технологической себестоимости обработки в приспособлении
  • Заключение
  • Литература.

Приспособление предназначено для закрепления деталей в процессе сверления  сквозного отверстия диаметром 10 мм, выдерживая расстояние до центра отверстия 70±0,095  мм.


Приспособление крепится к столу станка при помощи четырех винтов, вставляемых в “Т” – образные паз стола и отверстия плиты (5). На призму (11) устанавливается заготовка, до опоры (4), которая расположена на кронштейне (2). Кронштейн (2) закреплена на плите (5) с помощью винтов (7) и штифтов (16). Заготовка фиксируют при помощи прижима (6), который находится на шпильке (14) в месте с пружиной (12). В кронштейне (1) запрессована кондукторная втулка (3), которая направляет сверло во время сверления.


В ходе выполнения контрольной работы по курсу “Технологическая оснастка” было разработано приспособление для сверления отверстия ?10 мм в детали «Валик». Были закреплены навыки по базированию заготовки, разработке приспособления, расчету экономической эффективности и основных характеристик силового механизма.

Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word 14 (1)
