Проектирование технологического процесса изготовления детали корпус развертки
Курсовой проект



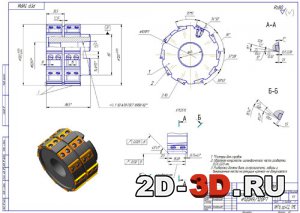

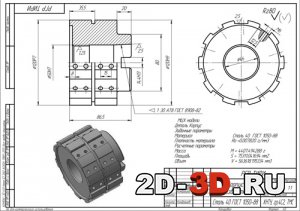

Развертка насадная 120Н9 120Р7Корпус развертки



Сборка (модель)Корпус (модель)

Технологический процессРасчет режимов резанияСхема припуска на механическую обработку поверхности



Список чертежей: развертка насадная 120Н9/120Р7, корпус развертки, технологический процесс, шпиндель (заготовка), карта наладки, карта наладки на шлифовальную операцию, наладка сверлильная, спецификация.

Список 3D моделей: сборка, корпус, развертка, ножи, нож в сборе.

Развертывание представляет собой процесс обработки отверстий с целью получения повышенной чистоты и точности.
Как известно развертка – многозубый режущий инструмент, который в процессе обработки вращается вокруг своей оси и поступательно перемещается вдоль оси, совершая движение подачи.
При выполнении расчетно-графической работы была проанализирована конструкция корпуса насадной сборной развертки, описано назначение режущего инструмента, спроектирован технологический процесс обработки детали корпус развертки, рассчитаны и назначены припуски на механическую обработку, рассчитаны режимы резания и нормы времени на обработку.
Результатом выполнения расчетно-графической работы является разработанный с помощью программы САПР-АВТОПРОЕКТ технологический процесс механической обработки детали «Корпус развертки».

В работе представлен технологический процесс в Excel и в Компас-3D, эскизы.

Содержание пояснительной записки
Введение
1.Назначение инструмента
2. Анализ технологичности конструкции детали
3. Определение типа производства
4. Технико-экономическое обоснование способа получения заготовки
5. Проектирование маршрутного технологического процесса
6. Обоснование последовательности операций технологического процесса
7. Обоснование выбора технологических баз
8. Обоснование метода обработки и оборудования
9. Расчет припусков на механическую обработку
10. Расчет режимов резания
11. Техническое нормирование
12. Определение количества оборудования
Выводы
Список использованной литературы
Приложение

При анализе технологичности конструкции детали – корпус развертки цилиндрической насадной определили, что деталь в целом технологична:

- деталь имеет удобные поверхности для ее установки и закреплении в приспособлении;

- деталь состоит из простых геометрических фигур;

- возможно использования стандартного инструмента;

- деталь состоит из однородного материала;

- материал, из которого состоит деталь, вполне удовлетворительно обрабатывается;

- имеется свободный доступ к обрабатываемым поверхностям режущим и измерительным инструментом;

- имеется возможность обработки нескольких поверхностей за один проход;

- деталь изменяется в размере от конца к центру от меньшего к большему.

Но также имеются и не технологические поверхности – большой перепад диаметров.
