Расчет протяжки для обработки цилиндрических отверстий, срезающих припуск по одинарной схеме
Курсовой проект

Протяжка цилиндрическая с выглаживающими зубьями

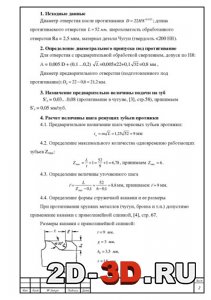

Определение размеров гладких частей протяжкиОпределение шага и размеров канавок выглаживающих зубьевРасчет величины шага режущих зубьев протяжки



Список чертежей: протяжка цилиндрическая с выглаживающими зубьями.

Рассмотрены вопросы проектирования круглых протяжек и оптимизации их конструктивно-геометрических параметров. Описаны современные схемы срезания припуска при протягивании и даны рекомендации по их эффективному применению.
Применена методика (алгоритм) расчета и конструирования круглых протяжек для обработки деталей круглого профиля. Решен пример проектирования протяжки с указанием её технической характеристики и технических требований. Выполнен рабочий чертеж круглой протяжки.

Техническая характеристика:
Диаметр отверстия после протягивания D=22H8+0.033; длина протягиваемого отверстия L=52 мм; шероховатость обработанного отверстия Ra = 2,5 мкм, материал детали - чугун (твердость <200 НВ).

Содержание пояснительной записки
1. Исходные данные
2. Определение диаметрального припуска под протягивание
3. Назначение предварительно величины подачи на зуб
4. Расчет величины шага режущих зубьев протяжки
5. Проверка выбранной канавки на возможность размещения  стружки
6. Расчет силы резания при протягивании
7. Проверка протяжки на прочность в опасных сечениях, имеющих наименьший диаметр
8. Расчет диаметров зубьев протяжки
9.  Определить количество зубьев и длину зубчатой части
10. Определение формы, размеров и количества стружко-разделительных канавок
11. Определение размеров гладких частей протяжки
12. Определение длины протяжки без выглаживающей части
13. Определение шага и размеров канавок выглаживающих зубьев
14. Назначение подъема на зуб для выглаживающих зубьев
15. Определение максимального диаметра выглаживающих зубьев
16. Расчет диаметров зубьев выглаживающей части
17.Определение длины выглаживающей части
18. Определение общей длины протяжки
19. Выбираем модель протяжного станка
Заключение
Список литературы
