Полноповоротный кран на неподвижной колонне, г/п 8 т.

10 572
Max
7 октября 2010
  • 80

Теги: Тормоз
Категории: Чертежи проекты / Краны / Консольные краны
Тип проекта Кол-во листов (чертежей)
Формат

Курсовой проект
Полноповоротный кран на неподвижной колонне

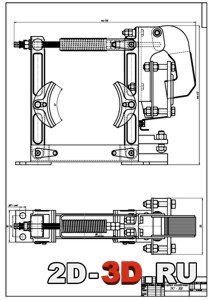

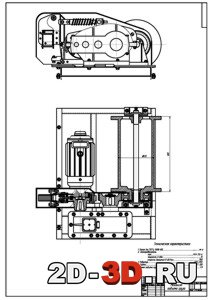

Механизм поворота кранаЧертеж механизма подъема грузаТормоз колодочный ТКТ-300

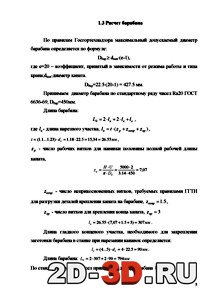

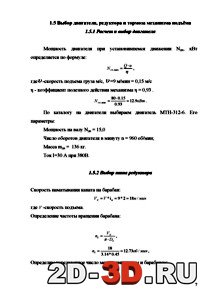

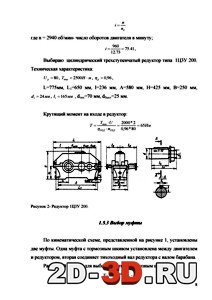

Расчет барабанаРасчет и выбор двигателяРасчет крана




Список выполненных чертежей: общий вид, механизм поворота, механизм подъема груза, тормоз колодочный ТКТ-300.



В данной работе проектируется полноповоротный кран на неподвижной колонне, который состоит из механизма подъема и механизма поворота. Стрела представляет собой облегченную в целях экономии материала и уменьшения веса сварную конструкцию. Стрела крепится к колонне, вращающейся вокруг своей оси. Кран крепится к полу с помощью фундаментных болтов.


Исходные данные для расчета:
Вес поднимаемого груза F = 80 кН;
Скорость подъема V = 9 м/мин;
Высота подъема H = 5 м;
Вылет крана L = 5 м;
Режим работы 6К

Содержание

Введение
1. Расчёт механизма подъёма
1.1 Выбор полиспаста
1.2 Расчёт и выбор каната
1.3 Расчёт барабана
1.4 Выбор крюка и грузовой подвески
1.5 Выбор двигателя, редуктора и тормоза механизма подъёма
1.5.1 Расчет и выбор двигателя
1.5.2 Выбор типа редуктора
1.5.3 Выбор муфты
1.5.4 Выбор тормоза
2. Расчёт механизма вращения
2.1 Поворотная часть
2.2. Нагрузка на опорные узлы
2.3. Выбор электродвигателя
2.4 Редуктор
2.5.Тормоз
2.6. Муфта
Заключение
Список литературы

Чертежи для Компас и AutoCAD.
