Стреловидный полноповоротный кран на неподвижной колонне грузоподъёмностью 6 тонн - 60 60 kH
 Курсовой проект

Стреловидный полноповоротный кран на неподвижной колонне

Выбор каната для крана  Расчет механизма поворота крана Расчёт механизма поворота крана

В данном курсовом проекте разрабатывается стреловидный кран на колонне грузоподъемностью 60 кН.

Исходные данные для расчета:
  1. Q=60 kH,
  2. V=9,5 м/мин,
  3. Н=25 м,
  4. L=7,5 м,
  5. Режим работы ВТ
Список выполненных чертежей

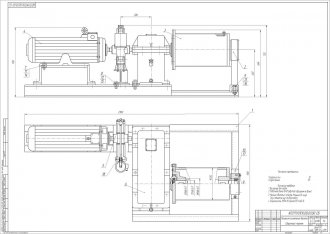

  1. Механизм изменения вылета стрелы (+спецификация)
  2. Кран общий вид (+спецификация)
  3. Подвеска крюковая (+спецификация)

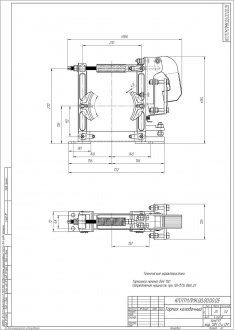

  4. Тормоз колодочный

Чертежи для Компас и AutoCAD. Оригиналы чертежей были сделаны в Компас-3d, формат файлов cdw и дополнительно переведены в AutoCAD dwg. При работе, если есть выбор, лучше пользоваться оригинальными файлами.

Техническая характеристика крана
  1. Грузоподъемность - 60 кН
  2. Высота подъема - 25 м
  3. Скорость подъема - 9,5 м/с
  4. Скорость передвижения - 35  м/с
Технические характеристики тормоза
  1. Тормозной момент (Нм) 150
  2. Потребляемая мощность при ПВ=15% (Вт) 25
Техническая характеристика крюковой подвески
  1. Грузоподъемность                       84 кН
  2. Режим работы                             3М
Технические характеристики механизма изменения вылета
  1. Скорость 20 м/мин
  2. Группа режима 3М
Содержание проекта
Введение
1. Расчет механизма подъема груза
1.1 Выбор кинематической схемы
1.2 Выбор крюковой подвески

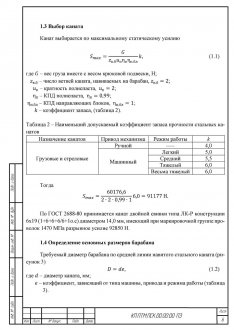

1.3 Выбор каната
1.4 Определение основных параметров барабана
1.5 Выбор двигателя
1.6 Выбор редуктора и определение параметров передачи
1.7 Проверочные расчеты
2. Расчет механизма передвижения грузовой тележки
2.1 Выбор кинематической схемы
2.2 Определение сопротивлений передвижению
2.3 Выбор двигателя
2.4 Выбор редуктора
2.5 Выбор муфт и тормоза
2.6 Проверочные расчеты

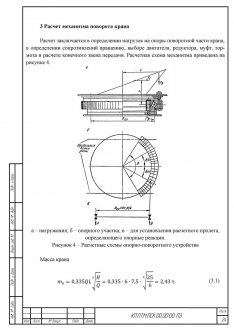

3. Расчет механизма поворота крана
4. Техника безопасности при производстве работ краном
4.1 Общие требования безопасности
Список использованных источников




 Механизм изменения вылета

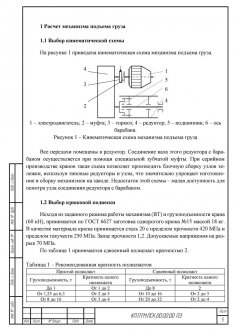

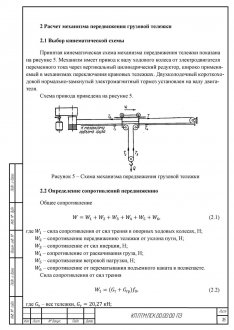

Тормоз колодочный Расчет механизма передвижения грузовой тележки Расчет механизма подъема груза


Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, AutoCAD, dwg, pdf 24 (4)
