Башенный кран. Курсовой проект на украинском. Вариант по методичке: "5-2".

10 317
Max
3 декабря 2011
  • 0

Категории: Башенные краны / На украинском. Краны грузоподъемные
Тип проекта Кол-во листов (чертежей)
Формат

Название работы: "Башенный кран с неповоротной башней и балочной стрелой".





Вариант по методичке: "5-2".



Механізм підйому вантажуМеханізм повороту крана




Состав работы:

Записка выполнена в системе САПР Компас V8;

Содержание записки:

Расчет механизма подъема крана;

Расчет механизма передвижения крана;

Расчет механизма поворота;



Состав чертежей:

Общий вид крана с кинематическими схемами. Кран баштовий;

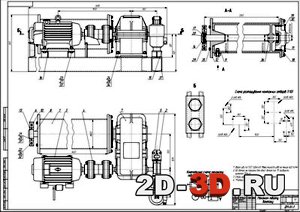

Механизм подъема груза. Механізм підйому вантажу;

Механизм поворота крана. Механізм повороту крана;

Крюковая подвеска (А2). Підвіска гакова;

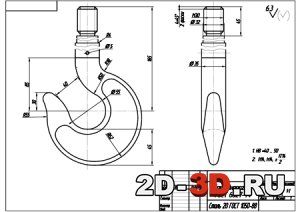

Крюк (А3). Гак однорогий;

Ось барабана (А3). Вал барабана.



Работа выполнялась: НТУ. 2008 год. Чертежи выполнены в Компасе и AutoCAD. Всё на украинском языке.
