Кран башенный на гусеничном ходу г/п 2 тонны

7 314
Max
24 марта 2013
  • 100

Формат файлов: Компас, AutoCAd, cdw, dwg
Категории: Краны / Башенные краны

Дипломный проект

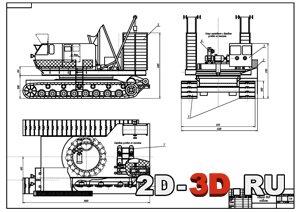

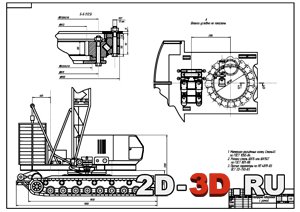

Общий вид кабины Платформа поворотная с рамой

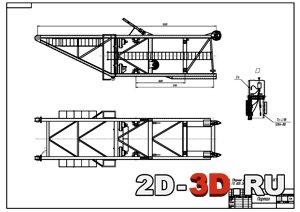

Гусеничная тележка Портал

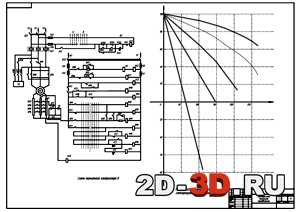

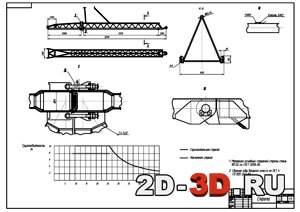

Стрела Электросхема механизма передвижения

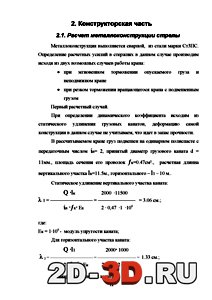

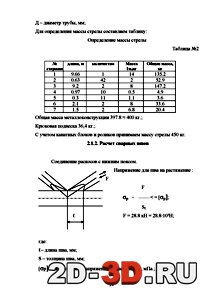

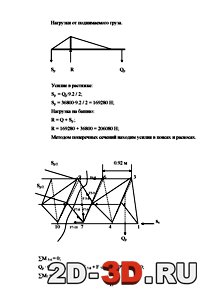

Расчет металлоконструкции стрелы Расчет нагрузок от поднятия груза Расчет сварных швов

Скачать:



Список чертежей:

Кран башенный на гусеничном ходу

Общий вид кабины крана

Платформа поворотная с рамой

Тиски пневматические

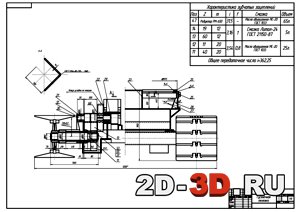

Гусеничная тележка

Механизм подъема крана "Кондор"

Стрела

Портал

Электросхема механизма подъёма

Электросхема механизма передвижения

Заготовка

Схемы операционной наладки

Спецификации

Кодировка дефектов

Техническая характеристика

1. Грузоподъёмность 2 т.

2. Группа режима работы крана

3. Вылет крюка: наибольший 20 м., при мах грузоподъемности 15 м., наименьший 5.5 м.

4. Высота подъема крюка 12 м.

5. Скорость: подъема груза 30 м/мин., передвижения крана 12 м/мин., передвижения тележки 7,23 м/мин.

6. Диаметр поворотной части 2,7 м

7. Колея крана 6 м.

8. База крана 6 м.

9. Масса: крана без противовеса 36,4 т., противовеса 20 т., общая крана 56,4 т.

10. Тип башни - поворотная

11. Тип стрелы - балочная

12. Диаметр ходового колеса 500 мм.

13. Тип подкранового рельса по ГОСТ 7173-54 Р43


Содержание РПЗ

Введение.

1. Схема комплексной механизации.

1.1. Схема механизации работ при малоэтажном строительстве.

2. Конструкторская часть.

2.1. Расчет металлоконструкции стрелы.

2.1.1.Расчет массы металлоконструкции стрелы.

2.1.2. Расчет сварных швов.

2.1.3. Расчет шарнирных соединений.

2.1.4. Определение прогиба стрелы .

2.2. Расчет жесткой оттяжки.

2.3. Подбор размеров поворотной платформы.

2.3.1. Расчет металлоконструкции поворотной платформы .

2.3.2. Подвеска противовеса.

2.4. Опорно– поворотное устройство и механизма поворота.

2.4.1. Расчет механизма поворота.

2.4.2. Определение расчетных нагрузок, деталей механизма поворота.

2.4.3. Расчет валов.

2.4.4. Выбор тормоза.

2.5. Ходовая часть.

2.5.1. Ходовой механизм с приводами.

2.5.2. Тяговый расчет механизма передвижения крана.

2.6. Проверка устойчивости крана.

2.7. Собственная устойчивость.

2.8. Конструкция кабины.

2.9. Устройства для обеспечения безопасности.

3. Технологический процесс изготовления траверсы.

3.1 Технологический процесс изготовления траверсы.

3.2. Выбор типа производства.

3.3. Выбор метода получения заготовки и его обоснование. Расчет режимов резания, выбор оборудования и режущего инструмента.

3.4. Конструкция станочного приспособления.

4. Электротехническая часть.

4.1. Устройство для подвода тока.

4.2. Электропривод механизма передвижения.

4.2.1. Схема магнитного контроллера.

4.2.2. Последовательность переключений по положениям командоконтроллера.

Что представляют собой электродвигатели серии 4А?

Привод механизма подъёма груза.

Проверка по перегреву.

Трехфазный электродвигатель в однофазной сети.

5. Исследовательская часть.

Ведомость дефектов.

6. Организационно – экономическая часть.

6.1. Технико-экономические показатели рентабельности производства крана на гусеничном ходу в условиях серийного производства.

6.1.1. Затраты на изготовление опытного образца.

6.1.2. Затраты на заработную плату производственных рабочих.

6.1.3. Статьи затрат производственных расходов.

6.1.4. Расчет затрат на энергоносители.

6.1.5. Накладные расходы.

6.1.6. Полная себестоимость крана. Цена проектируемого крана.

6.2. Расчет эксплуатационных затрат.

6.2.1. Технологическая себестоимость.

7. Производственная и экологическая безопасность.

7.1. Производственная безопасность.

7.1.1. Анализ опасных вредных производственных факторов при комплексной механизации с конструкторской разработкой башенного крана для малоэтажного строительства.

7.1.2. Расчет устойчивости башенного крана.

7.2. Экологическая безопасность.

7.2.1. Защита окружающей среды при комплексной механизации с конструкторской разработкой башенного крана.

7.2.2. Опасные и вредные производственные факторы при эксплуатации грузоподъемных машин.

Список литературы.

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 140 (15)
