Кран плавучий г/п 8 т., вылет 25 м.

10 483

Max

6 ноября 2012

Категории: Чертежи проекты / Краны

Тип проекта		Кол-во листов (чертежей)
Формат

Кран плавучий грузоподъемность 8 тонн, вылет 25 метров

Плавкран чертёж

Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

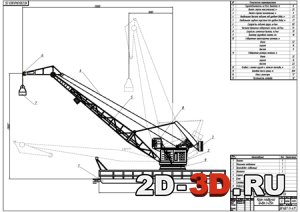

Чертеж общего вида плавучего крана, учебный.

Техническая характеристика плавкрана

Грузоподъемность на всех вылетах 8 т.

Вылет стрелы максимальный 25 м.

Вылет стрелы минимальный 9 м.

Наибольшая высота подъема над уровнем воды 21 м.

Наибольшая глубина опускания (от уровня воды) 21 м.

Скорость подъема груза 68 м/мин.

Частота вращения поворотной части 1,4 об/мин.

Скорость изменения вылета 35 м/мин.

Диаметр грузового каната 18 мм.

Габаритные транспортные размеры: длина 52 м., ширина 16 м., высота 9 м.

Габаритные размеры понтона: длина 32 м., ширина 16 м., высота 2,6 м.

Осадка с полным грузом и запасом топлива 1,3 м.

Доковая масса крана 568 т.

Класс регистра "О"

Численность команды 10

Чертеж выполнен в AutoCAD, dwg.
