Кран консольный настенный поворотный, г/п 1.6 т.

14 861
Max
4 ноября 2011
  • 100

Теги: БНТУ
Категории: Краны / Консольные краны
Тип проекта Кол-во листов (чертежей)
Формат

Курсовой проект по дисциплине “Подъемно-транспортные машины” на тему:




Кран  консольный настенный поворотный, грузоподъемностью 1.6 т.



Механизм передвиженияМеханизм подъема



Характеристики крана:

1. Грузоподъемность 1.6 тонн

2. Вылет (наибольший) 4.5 м

3. Высота подъема груза 5 м

4. Скорость подъема груза 12 м/мин

5. Скорость передвижения тали 18 м/мин.

Скорость поворота 2.5 об/мин



Список чертежей: общий вид настенно консольного крана, механизм подъема, механизм передвижения, металлоконструкция стрелы.



В расчетно-пояснительной записке не хватает рисунков.



Содержание пояснительной записки

1 Исходные данные

2 Расчет механизма подъема груза

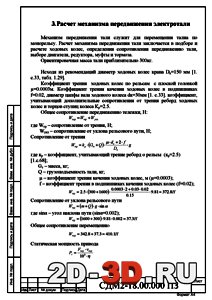

3.Расчет механизма передвижения электротали

4 Расчет механизма поворота крана

5 Расчет металлоконструкции стрелы

6 Техника безопасности при эксплуатации крана



Министерство образования Республики Беларусь. Белорусский национальный технический университет. Факультет транспортных коммуникаций. Кафедра «Строительные и дорожные машины».



Чертежи выполнены в AutoCAD.

БНТУ
