Консольно-передвижной кран г/п 1,25 т

9 013
Max
30 мая 2011
  • 100

Категории: Краны / Консольные краны
Тип проекта Кол-во листов (чертежей)
Формат

Курсовой проект по предмету: «Грузоподъемные машины»
на тему: «Проектирование консольного передвижного крана с грузовой тележкой.»
Вариант № 12.


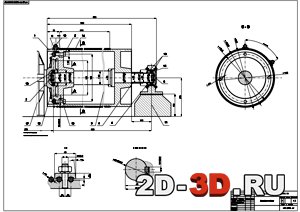

БарабанМеханизм подъема консольного крана
Расчет барабанаРасчет оттяжек фермыХодовое колесо тележки





В ходе курсового проекта был спроектирован консольный передвижной кран с тележкой. Были произведён проектировочный и проверочный расчеты всех механизмов крана: подъема, передвижения тележки, передвижения крана. Также рассчитали металлоконструкцию крана: подтележечную балку, торцевую балку, ферму.

Графическая часть курсового проекта содержит 4 чертежа со спецификациями: общий вид крана, сборочный чертеж барабана, механизм подъема и передвижения тележки.

Техническая характеристика: грузоподъемность 1,25 т., высота подъема груза 10 м., группа режима работы 3М, канат подъема 11 ТЛК-Р 6*19(1+6+6/6)+1 ГОСТ 2688 – 80.

СОДЕРЖАНИЕ
1. Техническое задание
2. Расчет механизма подъема
2.1. Выбор схемы механизма подъема и выбор типа подвески
2.2. Определение максимального усилия в канате и его выбор
2.3. Выбор крюка
2.4. Расчет упругого подшипника крюка
2.5. Расчет гайки крюка
2.6. Расчет элементов подвески
2.7. Расчет блоков подвески
2.8. Расчет барабана
2.9. Расчет узла крепления каната
2.10. Расчет вала барабана
2.11. Расчет подшипников оси барабана
2.12. Выбор электродвигателя
2.13. Выбор редуктора
2.14. Расчет узла соединения редуктора барабана
2.15. Расчет и выбор тормоза
2.16. Расчет и выбор муфт
2.17. Определение времени разгона двигателя механизма подъема
2.18. Компоновка механизма подъема
3. Механизм передвижения тележки
3.1. Выбор колес и подтележечных путей
3.2. Определение сопротивления передвижению тележки
3.3. Выбор электродвигателя
3.4. Выбор редуктора
3.5. Выбор тормоза
3.6. Выбор муфт
3.7. Проверка двигателя на время разгона
3.8. Компоновка механизма передвижения тележки
3.9. Компоновка тележки
4. Механизм передвижения крана
4.1. Определение нагрузок на колеса и ролики механизма передвижения крана
4.2. Определение сопротивления передвижению крана
4.3. Выбор электродвигателя
4.4. Выбор редуктора
4.5.Выбор тормоза
Выбор муфты
4.7. Проверка двигателя на время разгона
4.8. Компоновка механизма передвижения крана
5. Расчет металлоконструкции крана
5.1. Расчет балки для подтележечного пути (тележка в конце)
5.2. Расчет торцевой балки
5.3. Расчет оттяжек фермы
5.4.Подбор сечения поясов фермы
5.5. Подбор сечения раскосов и стоек фермы
6. Выбор устройств безопасности
7. Вывод
Литература

Чертежи выполнены в AutoCAD.
