Кран велосипедный г/п 32 т

3 546
rihhansu
22 апреля 2015
  • 100

Формат файлов: Компас, AutoCAD, Word, Adobe Reader, cdw, m3d, dwg, doc, docx, pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 5
Теги: Тормоз
Категории: Чертежи проекты / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, Adobe Reader, cdw, m3d, dwg, doc, docx, pdf 52 (5)
Кран велосипедный г/п 32 т
Курсовой проект

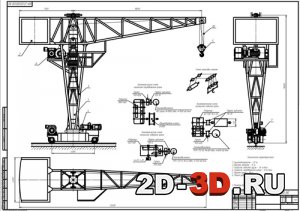

Общий видТормоз

Механизм подъемаМеханизм передвижения

Расчетная схема велосипедного кранаТраверсаКинематическая схема механизма подъема

Тормоз (модель)



 Список чертежей: вид общий, механизм подъема, механизм передвижения, тормоз, тормоз аксонометрия, спецификации.

 Список 3D моделей: тормоз.

Проектируемый ГПМ – велосипедный кран, предназначенный для перемещения грузов по вертикали и передачи их из одной точки площади, обслуживаемой машиной, в другую.
В курсовом проекте спроектирован велосипедный кран грузоподъемностью 32 тонны и разработаны механизмы крана, в соответствии с назначением и условиями работы.
Были определены основные параметры крана, синтезированы кинематические схемы механизма подъема груза, механизма поворота крана и механизма передвижения крана, определены основные параметры.
На последнем этапе работы над курсовым проектом проведен проверочный расчет спроектированного велосипедного крана, а также рассмотрены вопросы соответствия крана нормам безопасности. Также нужно отметить высокий уровень унификации узлов механизмов.

 Содержание пояснительной записки
Введение
1 Исходные данные
2 Предварительный расчет механизмов
2.1 Механизм подъема груза
2.2 Механизм поворота крана
2.3 Механизм передвижения крана
3 Расчет металлоконструкции
4 Проверочный расчет механизмов
4.1 Механизм подъема груза
4.2 Механизм поворота крана
4.3 Механизм передвижения крана
5 Стандартизация
6 Смазка
7 Техника безопасности
Заключение
Список использованных источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, Adobe Reader, cdw, m3d, dwg, doc, docx, pdf 52 (5)
