Велосипедный кран г/п 5 т.

6 934
Max
6 февраля 2013
  • 100

Формат файлов: Компас, AutoCAd, cdw, dwg
Категории: Чертежи проекты / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 50 (4)

Курсовой проект

по дисциплине «Подъемно-транспортные машины»

тама: Велосипедный кран

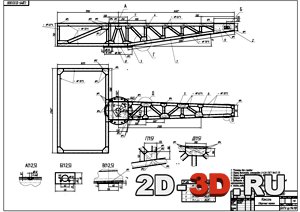

Консоль

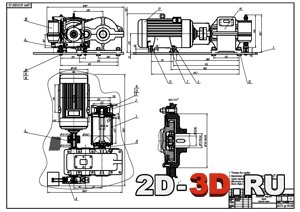

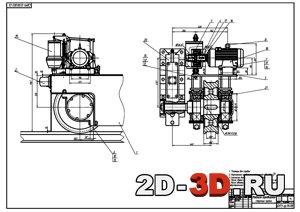

Механизм передвижения Механизм подъема груза

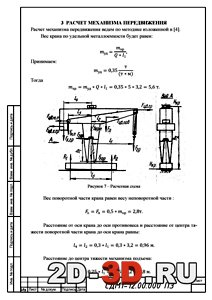

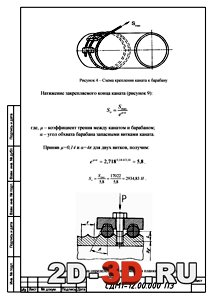

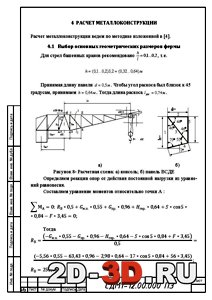

Крепление каната к барабану Расчет металлоконструкции Расчет механизма передвижения



Список чертежей: общий вид велосипедного крана, механизм подъема груза, механизм передвижения, консоль, спецификации.


Характеристики крана:
1. Грузоподъемность 5,0 т.
2. Скорость подъема груза 12 м/мин., передвижения крана 30 м/мин.
3. Вылет крюка 3,2 м
3. Высота подъема груза 6 м
4.Группа режима работы механизмов: подъема груза М4, передвижения крана М5.

В данном курсовом проекте представлена конструкция основных элементов велосипедного крана, произведен расчёт его основных параметров.В процессе работы произведен анализ существующих конструкций на мировом рынке, проведен анализ существующих машин. Разработаны мероприятия по охране труда.

В данном курсовом проекте изложены:
1) общие расчеты механизмов велосипедного крана грузоподъемностью 5 т, скорость подъема груза 0,2 м/c, высота подъема груза 6 м, вылет 3,2 м;
2) методика выбора и проверки электродвигателей, редукторов, муфт и тормозов механизмов подъема груза и передвижения крана;
3) методика расчета металлоконструкции консоли.

Содержание РПЗ:
Введение
1. Описание устройства и работы велосипедного крана
2. Расчет механизма подъема груза
2.1. Расчет барабана
2.2. Расчёт крепления каната к барабану 11
2.3. Расчет и выбор электродвигателя
2.4. Расчет тормоза
3. Расчет механизма передвижения
3.1 Расчет и выбор электродвигателя
3.2 Определение тормозных моментов и выбор тормоза
4. Расчет металлоконструкции
4.1. Выбор основных геометрических размеров фермы
4.2. Выбор сечений стержней
4.3. Проверка сечения на прочность
4.4. Расчет сварных соединений
5. Охрана труда и техника безопасности
Заключение
Список используемых источников



Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 50 (4)
