Расчет грузовой тележки мостового крана г/п 20 т

7 938
rihhansu
4 апреля 2015
  • 100

Формат файлов: AutoCAD, Adobe Reader, dwg, pdf
Кол-во чертежей: 3
Теги: Тормоз Тележка
Категории: Чертежи проекты / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Adobe Reader, dwg, pdf 20 (3)
Расчет грузовой тележки мостового крана г/п 20 т
Курсовой проект

Тележка грузоваяТормоз колодочный с электрогидравлическим толкателем ТКГ-300

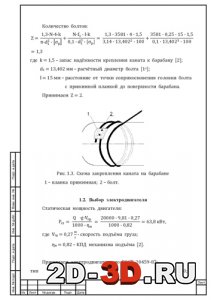

Схема колодочного тормоза с электрогидравлическим приводомСхема механизма подъёма грузаСхема закрепления каната на барабане

Подвеска (сборочный чертеж)



Список чертежей: тележка грузовая, подвеска (сборочный чертеж), тормоз колодочный с электрогидравлическим толкателем ТКГ-300, спецификации.

Технические характеристики:

Механизм подъема
Грузоподъемность, т 20
Высота подъема, м 10
Скорость подъема груза, м/м (м/с) 16 (0,27)
Электродвигатель:
- Тип МТН 612-10
- Мощность, кВт 70
- Частота вращения, об/мин 560
Редуктор Ц2-500-20-II М
Тормоз:
- тип тормоза ТКГ-300
- тип толкателя ТЭ-50
- тормозной момент, Н*м 800

Механизм передвижения
Скорость передвижения тележки, м/м (м/с) 30 (0,5)
Электродвигатель:
- Тип МТ 211-6
- Мощность, кВт 6,0
- Частота вращения, об/мин 945
Редуктор ВКН-480
Тормоз:
- тип тормоза ТКГ-160
- тип толкателя ТЭ-30
- тормозной момент, Н*м 100

Содержание пояснительной записки
1. Механизм подъёма
1.1. Выбор полиспаста, каната, диаметра барабана и блока
1.1.1. Выбор и расчет крюковой подвески
1.1.2. Проверка барабана на устойчивость стенок
1.1.3. Крепление каната на барабане
1.2. Выбор электродвигателя
1.3. Расчёт тормоза
1.4. Выбор редуктора
2. Механизм передвижения тележки
2.1. Выбор электродвигателя
2.2. Выбор редуктора
2.3. Расчёт тормоза
2.4. Расчёт ходовых колёс тележки

Дополнительные расчёты мостовых кранов.
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Adobe Reader, dwg, pdf 20 (3)
