Расчет объемного гидропривода мобильной машины

1 201
rihhansu
18 ноября 2019
  • 0

Формат файлов: Компас, Word, cdw, docx
Кол-во чертежей: 1

Расчет объемного гидропривода мобильной машины

Курсовой проект


Гидравлическая схема

Гидравлическая схема

Список чертежей: гидравлическая схема.

Объект исследования – объемный гидропривод объемной машины с разомкнутой системой циркуляции рабочей жидкости. Цель работы – разработать объемный гидропривод мобильной машины.

В результате проведенных расчетов были определены параметры гидроцилиндра одностороннего действия (D = 140 мм, d = 62 мм), гидроцилиндра двустороннего действия с двусторонним штоком (D = 250мм, d = 160 мм), выбрана марка гидромотора (ГМШ100), разработана принципиальная схема гидропривода. Была подобрана соответствующая регулирующая гидроаппаратура и рассчитаны параметры трубопроводов.

Привод первого и второго гидроцилиндров осуществляется от насоса 210.25, привод гидромотора осуществляется от первого насоса 210.20. КПД первого и второго потоков соответственно составили 57% и 61%.


Содержание пояснительной записки

Введение

1. Расчет параметров гидродвигателей

1.1 Определение параметров гидроцилиндров

1.2 Определение параметров и выбор гидромоторов

2. Определение параметров и выбор насосов

3. Выбор гидроаппаратуры и вспомогательных приборов

4. Расчет трубопроводов

5. Расчет потерь давления в гидросистеме

6. Определение коэффициента полезного действия гидропривода

7. Тепловой расчет

Вывод

Литература

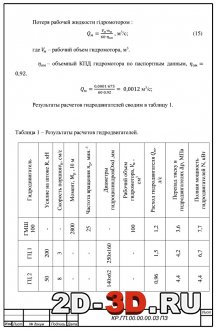

Результаты расчетов гидродвигателей Расчет трубопроводов Тепловой расчет

Скачать:

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, docx 22 (1)
