Гидропривод асфальтоукладчика
В ходе курсового проектирования был спроектирован объемный гидропривод с дистанционным управлением асфальтоукладчика.

Схема гидравлическая асфальтоукладчика

В составе курсового схема гидравлическая принципиальная со спецификацией.

Содержание проекта
Введение
1 Выбор гидродвигателей по заданным нагрузкам
1.1 Выбор номинального давления
1.2 Расчет гидроцилиндров
1.3 Расчет гидромоторов
1.4 Подбор гидронасоса
1.5 Выбор гидравлической жидкости
2 Расчет потерь давления в гидросистеме
2.1 Расчет диаметров трубопроводов
2.2 Расчет потерь давления по длине трубопроводов
2.2.1 Расчет потерь давления на трение в трубопроводах.
2.2.2 Расчет потерь давления в местных сопротивлениях трубопроводов.
3 Проверочный расчет гидропривода. Определение КПД
3.1 Проверочный расчет гидропривода
3.2 Расчет мощности и КПД гидропривода
4 Тепловой расчет гидропривода
Заключение
Список литературы

Объектом проектирования является объемный гидропривод асфальтоукладчика.

Преимущества гидросистем:
- Значительно увеличивается КПД системы, за счет отсутствия пар трения, которые присутствуют в механических передачах.
- Высокая надежность системы, в условиях правильной эксплуатации.
- Передача больших усилий, за счет высокого давления.

Главными задачами проектирования являются расчет основных параметров объемного гидропривода по заданным условиям и на его основе разработка принципиальной гидравлической схемы, обеспечивающей выполнение машиной технологических операций.

Гидропривод машины взятой в проекте состоит из:
1) гидроцилиндра для подъема и опускания выглаживающей плиты асфальтоукладчика.
2) гидроцилиндра для подъема и опускания трамбовочного бруса асфальтоукладчика.
Привод шнекового питателя трамбующего бруса данного асфальтоукладчика будет осуществляться при помощи гидромоторов.

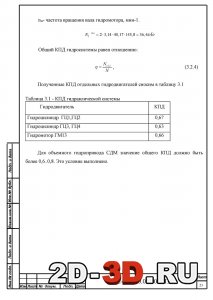

Вычисление коэффициента гидравлического трения Расчёт гидронасоса по формулам Расчёт КПД гидросистемы

Расчет трубопроводов гидро Схема первого контура
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf, docx, Word 30 (1)
