Гидропривод автогрейдера тяжелого типа

3 733
Max
17 октября 2018
  • 0

Формат файлов: cdw, Компас-3D, docx, Word
Кол-во чертежей: 2
Теги: Курсовая работа
Категории: Автогрейдеры / Гидравлика гидроцилиндры гидроприводы
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word

Курсовая работа по дисциплине: Гидравлика
на тему:" Расчет объемного гидропривода автогрейдера тяжелого типа"

Гидравлическая схема автогрейдера тяжелого типа

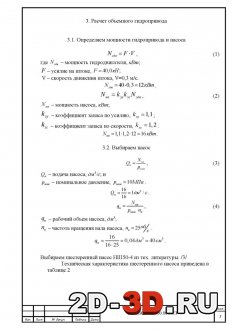

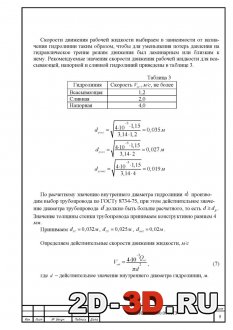

Определение мощности гидропривода и насоса  Определяем скорости движения жидкости

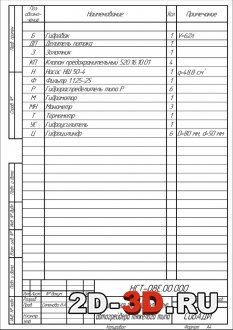

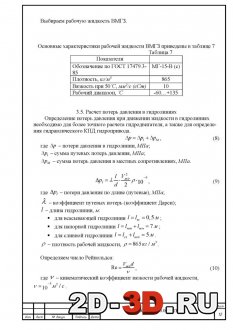

Расчет потерь давления  Спецификация гидравлической схемы


Работа содержит принципиальную гидравлическую схему со спецификацией и расчёты.


Содержание расчетно-пояснительной записки:

Введение

1 Исходные данные для расчета объемного гидропривода

2 Расчет объемного гидропривода

2.1 Определение мощности гидропривода и насоса

2.2 Выбор насоса

2.3 Определение внутреннего диаметра гидролиний, скоростей движения жидкости

2.4 Расчет потерь давления в гидролиниях

2.5 Расчет гидроцилиндра

2.6 Тепловой расчет гидропривода

Заключение

Список использованной литературы


В данной курсовой работе был проделан расчет части объемного гидропривода. Определены мощности гидропривода и насоса. Произведен выбор шестеренного насоса НШ50-4. Определены внутренние диаметры всасывающей, напорной и сливной гидролиний, а также скорость движения жидкости по ним. Произведен выбор гидроаппаратуры и рабочей жидкости. Рассчитаны потери давления в гидролиниях, определены диаметры поршня и штока гидроцилиндра, действительные значения усилия и скорости перемещения штока. Тепловой расчет гидропривода определил объем гидробака. Так же убедились в том, что в нашем гидроприводе нет необходимости устанавливать теплообменник.

Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3D, docx, Word
