Гидравлическая схема бульдозера с поворотным отвалом с рыхлителем

3 184
korneichuk_denis
6 апреля 2019
  • 0

Формат файлов: cdw, Компас-3d, docx, Word
Кол-во чертежей: 2
Категории: Бульдозеры / Гидравлика гидроцилиндры гидроприводы

Гидравлическая схема бульдозера с поворотным отвалом с рыхлителем

Вариант 4.К
Тема работы: «Бульдозер, рыхлитель, корчеватель»


Гидросхема экскаватора в Компас  Принципиальная гидравлическая схема

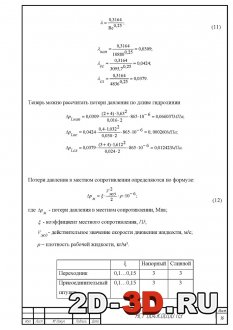

Расчет объемного гидропривода  Расчет потерь давления по длине гидролиний  Секционный гидрораспределитель


В курсовой работе рассчитаны основные параметры объёмного гидропривода рыхлителя, и на его основе было подобрано соответствующее гидрооборудовние.

      Выбран шестеренный насос серии НШ 32У-2(3), рассчитаны внутренние диаметры гидролиний и скорости движения жидкости. Выбрана гидроаппаратура: секционный гидрораспределитель типа Р, обратный клапан типа 61200, предохранительный клапан прямого действия типа 521.20.06.00 (521.20), линейный фильтр типа 1.1.25-25, рабочая жидкость ВМГЗ (ГОСТ ТУ 38.101479-86). Рассчитал потери давления в гидролиниях.

      Рассчитан и выбран гидроцилиндр общего назначения двухстороннего действия, произведен тепловой расчёт гидропривода, в результате которого сделан вывод, что данный гидропривод не нуждается в теплообменнике.


Список чертежей:

Гидравлическая схема А1

Гидравлическая схема А4

Спецификация

СОДЕРЖАНИЕ пояснительной записки к курсовой работе

по дисциплине «Гидравлика и гидропневмопривод»

Введение

1 Исходные данные для расчета объемного гидропривода

2 Расчет объемного гидропривода

2.1 Определение мощности гидропривода и насоса

2.2 Выбор насоса

2.3 Определение внутреннего диаметра гидролиний, скоростей движения жидкости

2.4 Выбор гидроаппаратуры, кондиционеров и рабочей жидкости

2.5 Расчет потерь давления в гидролиниях

2.6 Расчет гидроцилиндра

2.7 Тепловой расчет гидропривода

Заключение

Список использованной литературы

ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ОБЪЕМНОГО ГИДРОПРИВОДА



Номинальное давление гидропривода рном, МПа

14,0

Усилие на штоке гидроцилиндра толкающем F, кН

40,0

Скорость перемещения штока гидроцилиндра V, м/с

0,15

Длина гидролинии от бака к насосу (всасывающей) lвс, м

0,4

Длина гидролинии от насоса к распределителю (напорной) lнап, м

2

Длина гидролинии от распределителя к гидродвигателю (исполнительной) lисп, м

4

Длина гидролинии от распределителя к баку (сливной) lсл, м

3

Местные сопротивления, шт:


переходник

6

штуцер

6

разъемная муфта

5

плавное колено 90

5

дроссель

2

Температура окружающей среды tв, 0С

–20…+30



Два чертежа гидравлической схемы бульдозера с поворотным отвалом с рыхлителем формата А1 и А4 плюс спецификация.

Курсовой проект

Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, Компас-3d, docx, Word 26
