Отопление жилого дома в г. Ярославль
Курсовой проект

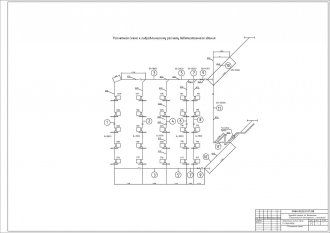

Планы системы отопления Расчетная схема

Цель работы – обоснование конструктивных и эксплуатационных параметров заданной системы отопления с разработкой чертежей и спецификаций.

В курсовой работе предпочтение отдано системе водяного отопления, как наиболее распространенной системе, благодаря высоким санитарно-гигиеническим качествам, надежности и долговечности.

Исходные данные к проекту
1.1.1. Город - Ярославль
1.1.2. Система отопления – центральная, водяная, с насосной циркуляцией, однотрубная.
1.1.3. Теплоноситель – вода с параметрами:
tг = 105 ℃;
tо = 70 ℃;
τг = 150 ℃;
τо = 70 ℃.
1.1.4. Разводка трубопроводов: верхняя, тупиковая.
1.1.5. Обвязка приборного узла – с обводным участком и терморегулятором.
1.1.6. Тип нагревательного прибора – радиатор стальной РСГ
1.1.7. Этажность здания – 9.
1.1.8. Высота этажестояка – 2,8 м.
1.1.9. Длина подводки к нагревательному прибору – 0,37 м.

Список чертежей курсового проекта
  1. Планы системы отопления (типового этажа, чердака, подвала).
  2. Схема индивидуального теплового пункта.
Общая характеристика и обоснование проектных решений
Система водяного отопления, однотрубная, с верхней разводкой, тупиковая, с насосной циркуляцией и унифицированными приборными узлами. Нагревательные приборы – радиаторы стальные РСГ подключены с трехходовыми кранами. Система отопления с насосной циркуляцией была выбрана как наиболее экономичная по расходу металла. Магистральные трубопроводы запроектированы по тупиковой схеме, т.к. схема с попутным движением воды более металлоемкая и применяется только в исключительном случае.  Однотрубная система была принята, так как здание повышенной этажности (9 этажей). Верхняя разводка применена из-за возможности централизованного удаления воздуха.

Для повышения индустриализации заготовительно-монтажных работ предусмотрено одностороннее подключение приборов к стояку с помощью унифицированных подводок длиной 0,37 м.

Проточно – регулируемая система была реализована, так как она отличается высокой гидравлической устойчивостью и эксплуатационной надежностью.

В качестве нагревательных приборов использованы радиаторы стальные РСГ, так как они отличаются высокой культурой производства, намного легче чугунных радиаторов, на 25% дешевле и их целесообразнее подключать при проточно–регулируемой схеме. Благодаря малой строительной глубине их удобно устанавливать открыто под окнами и у стены.

В результате проведенных работ по расчету и проектированию отопления жилого здания в г. Ярославль:
  1. Обоснованы конструктивные и эксплуатационные параметры систем централизованного водяного отопления.
  2. Разработаны планы и аксонометрическая схема системы отопления, выявлены диаметры трубопроводов и поверхности нагревательных приборов.
  3. Разработана спецификация потребных материалов и оборудования.
  4. Получены следующие расчетные технические характеристики системы центрального отопления здания:
  • тепловая нагрузка системы отопления Q = 135,5 кВт;
  • параметры теплоносителя tг = 105ºС; tо = 70ºС;
  • расчетный расход воды в системе отопления Gсист = 3844,2 кг/ч;
  • расчетные потери давления в системе Рсист = 12,4 кПа
  • требуемое давление, развиваемое элеватором Рн = 9,6 кПа.
Содержание
Реферат
Введение
1.    Разработка проекта центрального водяного отопления жилого здания.
1.1    Исходные данные к проекту.
1.2    Общая характеристика и обоснование проектных решений.
2.    Гидравлический расчет системы отопления.
2.1    Расчет теплопотерь отапливаемых помещений.
2.2    Гидравлический расчет трубопроводов
2.3    Расчет и подбор водоструйного насоса элеватора
2.4    Разработка индивидуального теплового пункта
3.    Тепловой расчет нагревательных приборов.
3.1    Общие положения и алгоритм теплового расчета нагревательных приборов.
3.2    Определение поверхности нагревательных приборов
Заключение
Список использованной литературы
Приложение 1

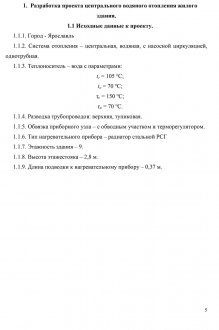

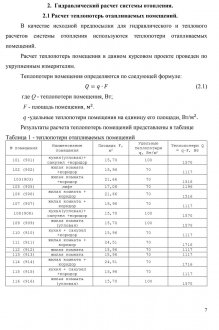

Исходные данные к проекту Гидравлический расчет системы отопления.Общие потери давления в системе отопления

Определение поверхности нагревательных приборов Расчет и подбор водоструйного насоса элеватора

Расчет магистральных трубопроводов. Участки 3 и 3’ Тепловой расчет нагревательных приборов.

Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 37 (2)
