Система отопления многоквартирного жилого дома со встроенными помещениями в г. Великий Новгород

Формат файлов: .dwg AutoCAD, .docx Word, .pdf
Кол-во чертежей: 9
Теги: Дипломный проект 10 этажей
Категории: Чертежи проекты / Отопление проекты

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf	118 (9)

Список чертежей и схем проекта (выполненные в Автокад он же AutoCAD):
Стадия П:
1) План подвала;
2) План 1 этажа со встроенными помещениями и жилой частью;
3) План 2-10 этажа;
4) Принципиальная схема система отопления.
Стадия Р:
Общие данные
2) План подвала;
3) План 1 этажа со встройкой;
4) План 2-10 этажа;

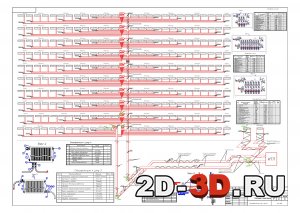

5) Аксонометрическая схема с узлами

Помимо чертежей в проекте в формате Exel следующие файлы:
Гидравлический расчёт отопления;
План-график выполнения работ;
Расчётная таблица с подбором радиаторов для системы отопления;
Сводный сметный расчёт стоимости строительства;
Спецификация к системе отопления;
Расчётная таблица с основными теплопотерями.

1. Место нахождения строительной площадки, объекта (город, область): г. Великий Новгород
2. Краткое описание объекта проектирования и его основные характеристики:
назначение здания - Многоквартирный жилого дома со встроенными помещениями
количество этажей – 10 (десять)
в) объем здания 33925,3 м3
г) общая характеристика здания:
стены наружные железобетон, цементно-песчаный раствор, утеплитель Rockwool
стены внутренние раствор цементно-песчаный, глиняный кирпич, кафель
бесчердачное перекрытие железобетон
надподвальное перекрытие железобетон, пенополистирол вид заполнения светового проёма двухкамерный стеклопакет двери двойные без тамбура отметка земли +-0,000
высота этажа 3,7
толщина междуэтажного перекрытия 0,23
теплоноситель на вводе в здание в системе отопления 90-70
отопительные приборы Prado “Classic”, Prado “Universal”
3. Графическая часть задания характеризуется прилагаемыми поэтажными планами и разрезами.
4. Дополнительные данные схема отопления – поэтажная коллекторная, трубы – разводка отопления от отопительного прибора до коллектора PEX; от коллектора до ИТП – сталь.

Также в составе расчётно-пояснительная записка (но её к сожалению автор разместил только в формате .pdf).
Содержание расчётно-пояснительной записки:
1) Расчетно-конструктивная часть
1.1 стадия проектная документация.
1.2 Стадия рабочая документация.
2) Раздел “Организационно-технологическая часть
3) Сметно-экономический раздел.
4) Раздел “Техническая эксплуатация инженерных сетей”




Специальность: 08.02.07 «Монтаж и эксплуатации внутренних сантехнических устройств, кондиционирования воздуха и вентиляции»

Санкт-Петербургское государственное бюджетное профессиональное образовательное учреждение «Академия Управления городской среды, градостроительства и печати».

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf	118 (9)
